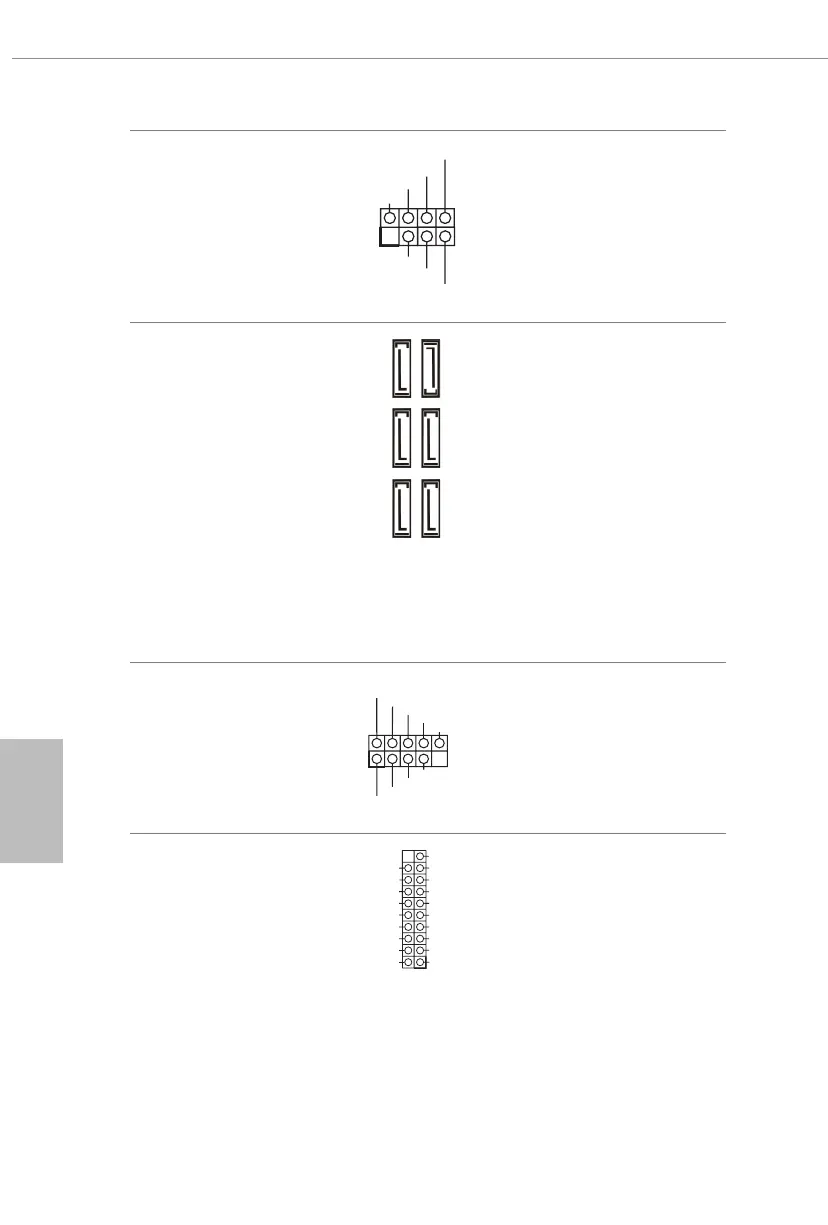

LED de alimentación y base
de conexiones para la altavoz
(SPK_PLED1 de 7 contactos)
(consulte la pág. 1, nº 17)
1
+5V
DUMMY
PLED+
PLED+
PLED-
DUMMY
SPEAKER
Conecte el LED de alimentación
del chasis y el altavoz del chasis a
esta base de conexiones.
Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, nº 11)
(SATA3_2:
consulte la pág.1, nº 10)
(SATA3_3:
consulte la pág.1, nº 13)
(SATA3_4:
consulte la pág.1, nº 12)
(SATA3_5:
consulte la pág.1, nº 14)
(SATA3_6:
consulte la pág.1, nº 15)
SATA3_4 SATA3_3
SATA3_6 SATA3_5
SATA3_1 SATA3_2
Estos seis conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
* M2_2, y SATA3_5_6 comparten
carriles. Si cualquiera de ellos está
en uso, el otro se deshabilitará.
Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 22)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 23)
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.
Cabezales USB 3.2 Gen1
(F_USB3_1_2 de
19 contactos)
(consulte la pág. 1, nº 9)
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 3.2 Gen1 admite dos
puertos.
