(CHA_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 24)
(CHA_FAN3/WP de
4 contactos)
(consulte la pág. 1, nº 25)
(CHA_FAN4/WP de
4 contactos)
(consulte la pág. 1, nº 19)
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4

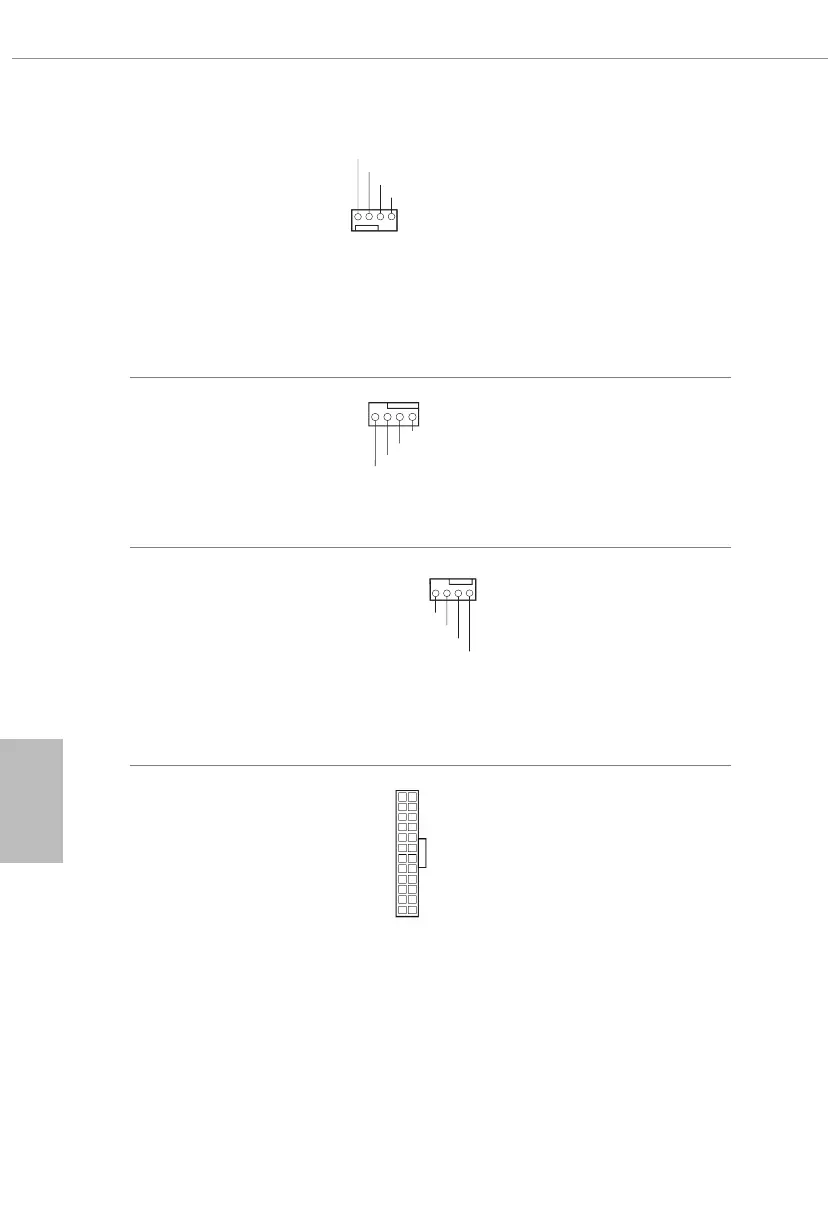

Conector del ventilador de la
CPU
(CPU_FAN1 de 4 contactos)
(consulte la pág. 1, nº 2)
CPU_F
FAN_VOLTAGE
GND
AN_SPEED
FAN_SPEED_CONTRO
L
4 3 2 1
Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.
Conector para ventilador de
la bomba de agua de la CPU
(CPU_FAN2/WP de
4 contactos)
(consulte la pág. 1, nº 3)
GN
D
+12V
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
4 3 2 1
Esta placa base proporciona un
conector de ventilador de CPU
de refrigeración por agua de 4
contactos. Si tiene pensando
conectar un ventilador de
disipador por agua de CPU de 3
contactos, conéctelo al contacto
1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24 contactos)
(consulte la pág. 1, nº 8)
12
1
24
13
Esta placa base contiene un
conector de alimentación ATX
de 24 contactos. Para utilizar
una toma de alimentación ATX
de 20 contactos, conéctela en los
contactos del 1 al 13.
