85
B660 Pro RS
Español

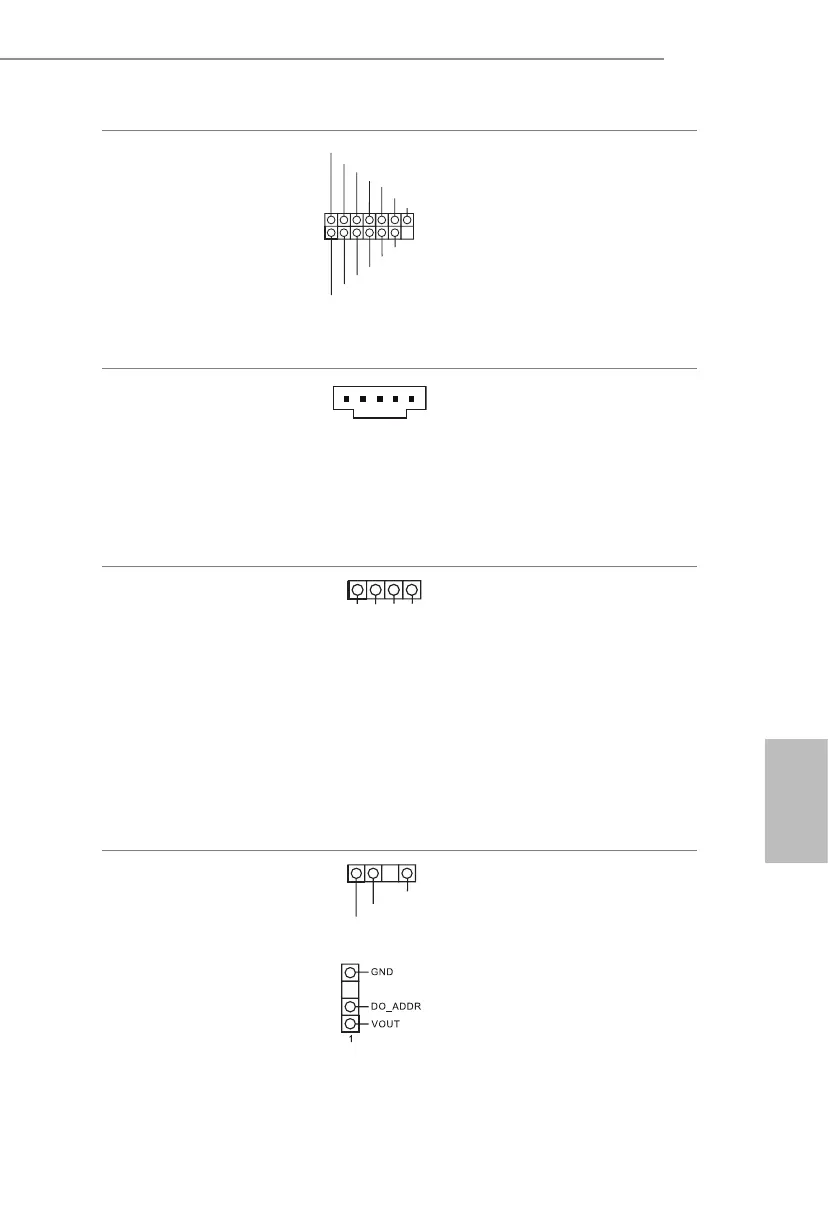

Conector SPI TPM
(SPI_TPM_J1 de
13 contactos)
(consulte la pág. 1, nº 17)
1
SPI_DQ 3
SPI_PW R
SPI_DQ 2
SPI_CS 0
Dummy
CLK
SPI_MI SO
SPI_MO SI
GND
SPI_TP M_CS#
RST#
RSMRST #
TPM_PI RQ
Este conector es compatible con el
sistema SPI Módulo de Plataforma
Segura (TPM, en inglés), que puede
almacenar de forma segura claves,
certicados digitales, contraseñas
y datos. Un sistema TPM también
ayuda a aumentar la seguridad
en la red, protege las identidades
digitales y garantiza la integridad
de la plataforma.
Conector underbolt AIC
(TB1 de 5 contactos)
(consulte la pág. 1, nº 26)
Enchufe una tarjeta
complementaria (AIC)
underbolt™ al conector
underbolt AIC a través del cable
GPIO.
* Instale la tarjeta underbolt™
AIC a PCIE3 (ranura
predeterminada).
Cabezal de LED RGB
(RGB_LED1 de 4 contactos)
(consulte la pág. 1, nº 27)
12V G R B
1
Este cabezal RGB se utiliza para
conectar el alargador de LED RGB
que permite a los usuarios elegir
entre varios efectos de iluminación
de LED.
Precaución: Nunca instale el cable
de LED RGB con la orientación
incorrecta ya que, de lo contrario,
el cable puede dañarse.
*Consulte la página
36
para obtener
más instrucciones sobre esta base
de conexiones.
Cabezales de LED
direccionables
(ADDR_LED1 de
3 contactos)
(consulte la pág. 1, nº 28)
(ADDR_LED2 de
3 contactos)
(consulte la pág. 1, nº 7)
(ADDR_LED3 de
3 contactos)
(consulte la pág. 1, nº 6)
VOUT
DO_ADDR
GND
1
La base de conexiones se usa para
conectar el alargador de LED
direccionable que permite a los
usuarios elegir entre varios efectos
de iluminación LED.
Precaución: Nunca instale el
cable de LED direccionable con
la orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 37 para obtener
más instrucciones sobre esta base
de conexiones.
