36
Deutsch

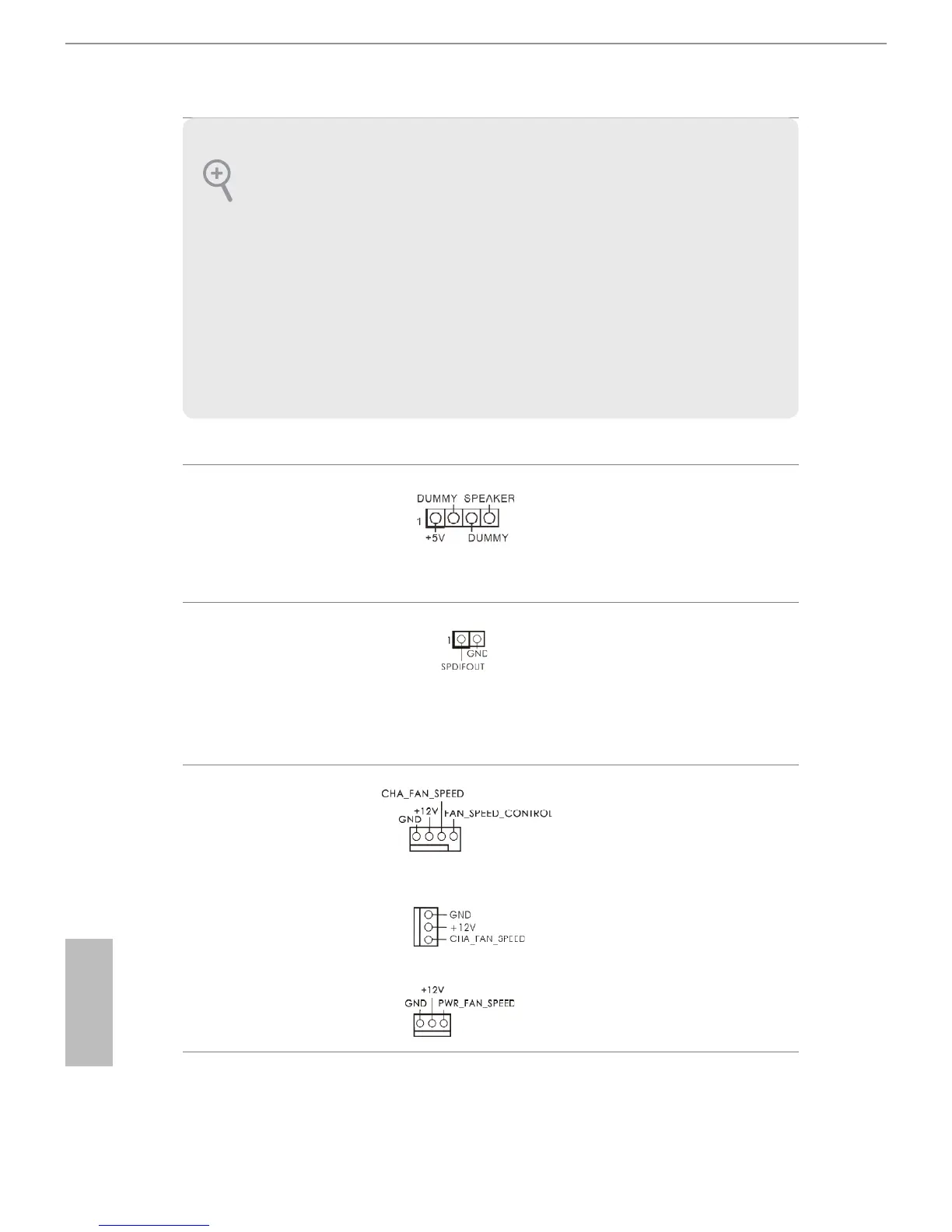

Gehäuselautsprechersti-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 13)
Bitte verbinden Sie den
Gehäuselautsprecher mit
dieser Stileiste.
SPDIF-Ausgang
(2-polig, SPDIF_OUT1)
(siehe S. 1, Nr. 24)
Bitte verbinden Sie den
SPDIF_OUT-Anschluss
einer HDMI-VGA-Karte
über ein Kabel mit dieser
Stileiste.
Gehäuse- und
Netzteillüeranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 15)
(3-polig, CHA_FAN2)
(siehe S. 1, Nr. 25)
(3-polig, PWR_FAN1)
(siehe S. 1, Nr. 1)
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse
muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres
Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der
nachstehenden Schritte an der Audiostileiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie
müssen Sie nicht mit dem AC’97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic
(Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen
„Recording Volume (Aufnahmelautstärke)“ an.
