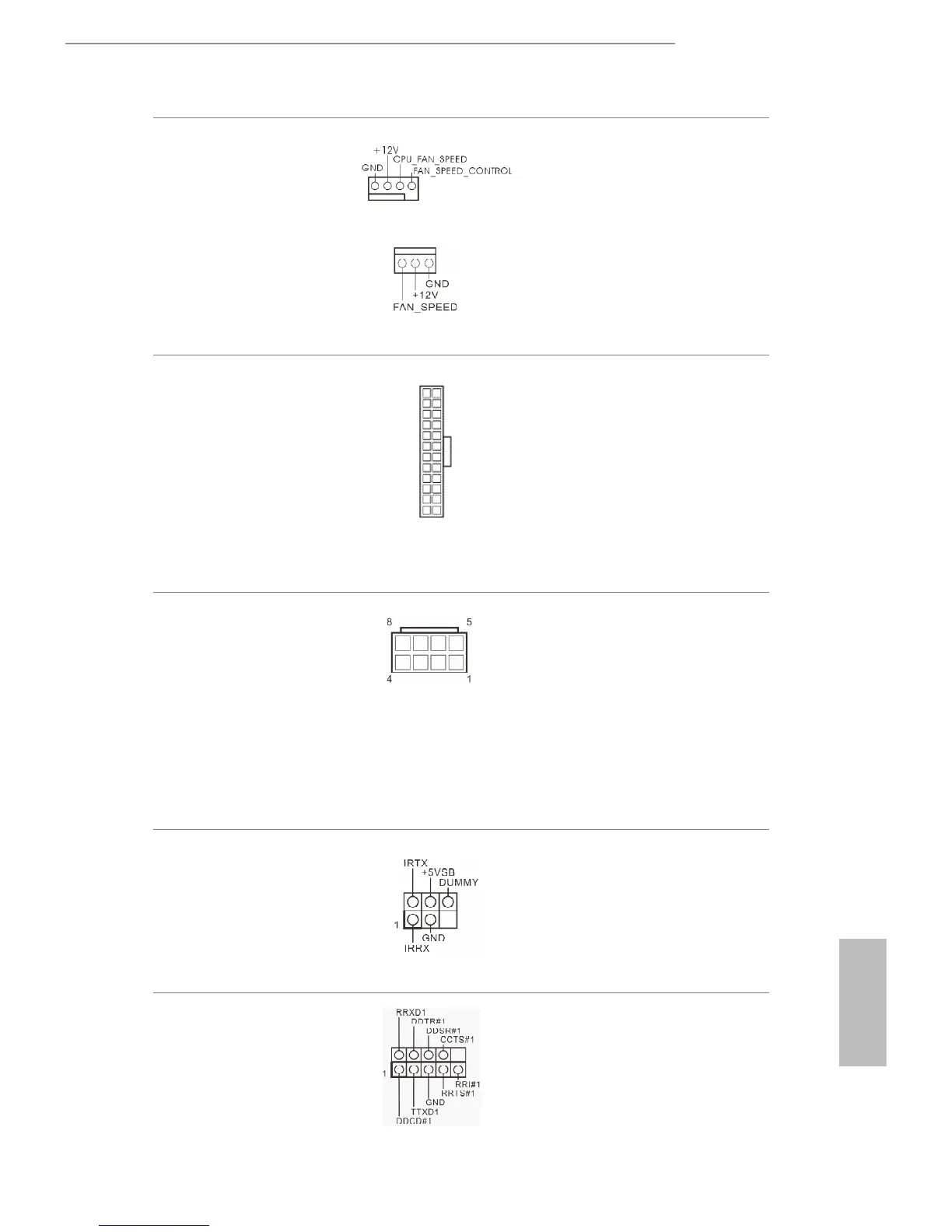

CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
(3-polig, CPU_FAN2)
(siehe S. 1, Nr. 2)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 7)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
ATX-12-V-Netzanschluss
(8-polig, ATX12V1)
(siehe S. 1, Nr. 4)
Dieses Motherboard
bietet einen 8-poligen
ATX-12-V-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 4-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 5
an.
Infrarotmodul-Stileiste
(5-polig, IR1)
(siehe S. 1, Nr. 14)
Diese Stileiste unterstützt
ein optionales kabelloses
Infrarotmodul zum Übertragen
und Empfangen.
Serieller-Port-Stileiste
(9-polig, COM1)
(siehe S. 1, Nr. 21)
Diese COM1-Stileiste
unterstützt ein Modul für
serielle Ports.
12
1
24
13
