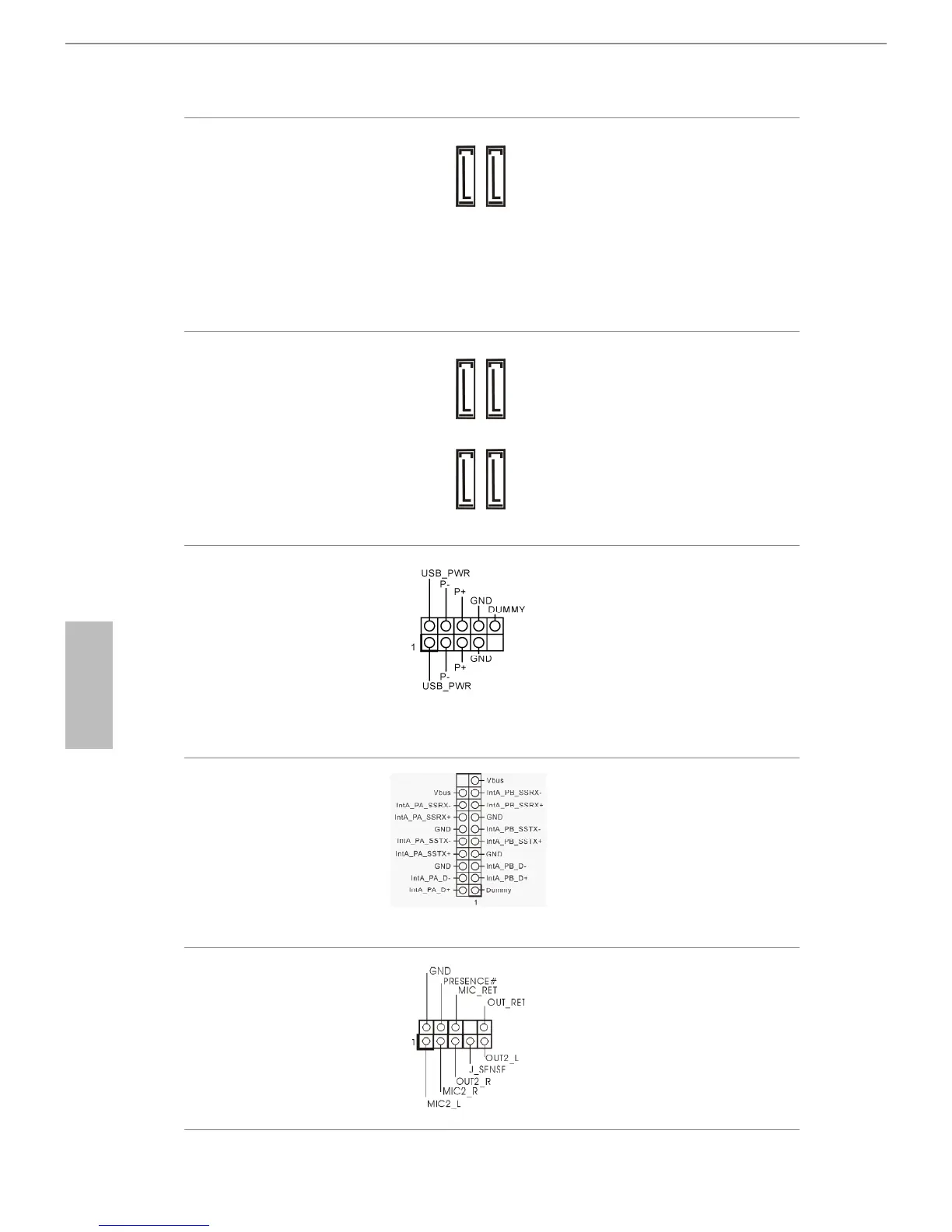

ASROCK B85M Pro4 - Page 92

90
Português
Conectores ATA2 de série
(SATA_4_5:
consultar p.1, N.º 9)
Estes dois conectores
SATA2 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 3,0 Gb/s.
Conectores ATA3 de série
(SATA_0_1:
consultar p.1, N.º 11)
(SATA_2_3:
consultar p.1, N.º 10)
Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB6_7 de 9 pinos)
(consultar p.1, N.º 17)
(USB8_9 de 9 pinos)
(consultar p.1, N.º 16)
Para além das quatro
portas USB 2.0 no painel
de E/S, existem dois
terminais nesta placa
principal. Cada terminal
USB 2.0 é capaz de
suportar duas portas.
Terminal USB 3.0
(USB10_11 de 19 pinos)
(consultar p.1, N.º 8)
Para além das duas portas
USB 3.0 no painel de E/S,
existe um terminal nesta
placa principal. Cada
terminal USB 3.0 é capaz
de suportar duas portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 23)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
SATA_4_5SATA_0_1 SATA_2_3
