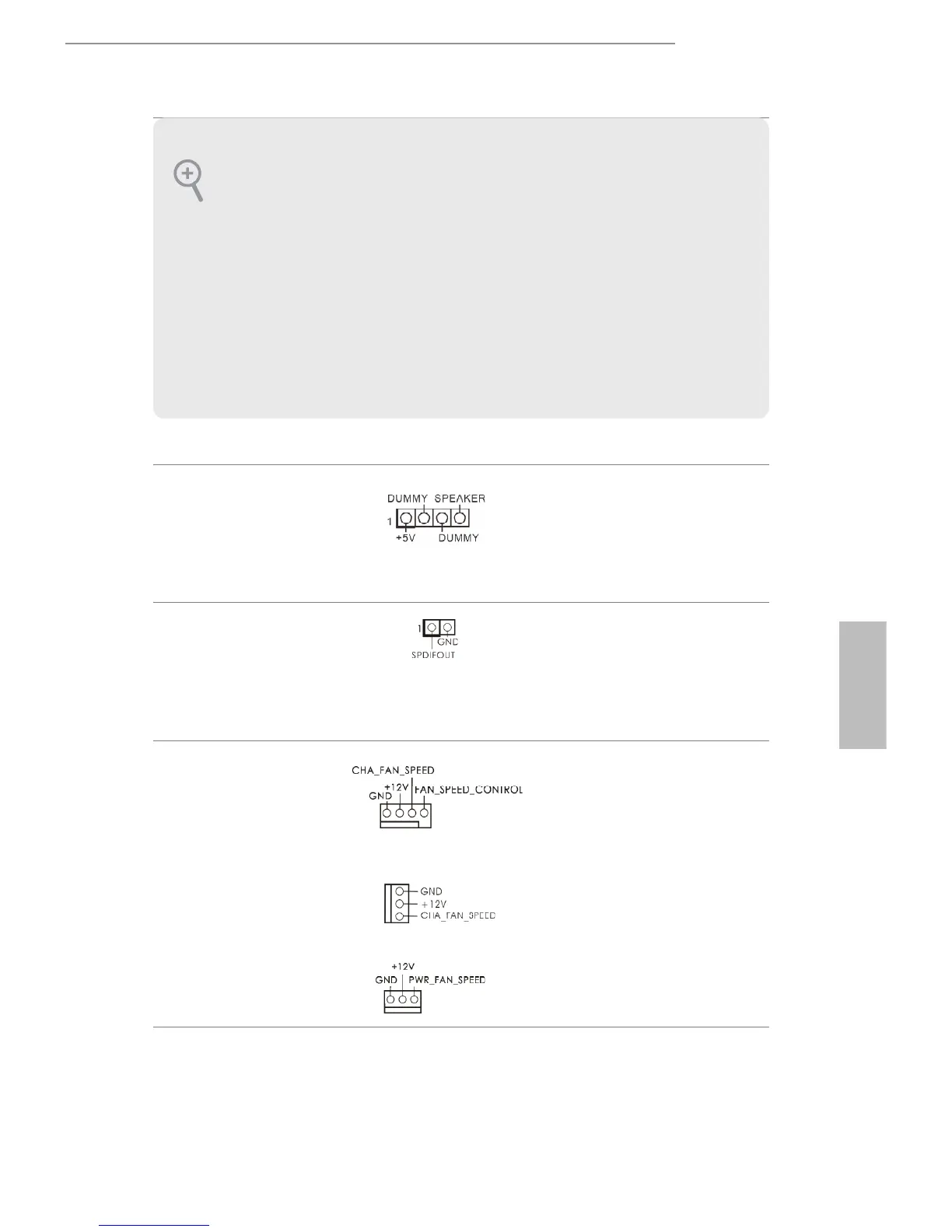

B85M Pro4
91
Português
Terminal do altifalante do
chassis
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 13)
Ligue o altifalante do
chassis a este terminal.
Conector de saída SPDIF
(SPDIF_OUT1 de 2 pinos)
(consultar p.1, N.º 24)
Ligue o conector SPDIF_
OUT da placa VGA
HDMI a este terminal
através de um cabo.
Conectores da ventoinha
do chassis e alimentação
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 15)
(CHA_FAN2 3 pinos)
(consultar p.1, N.º 25)
(PWR_FAN1 de 3 pinos)
(consultar p.1, N.º 1)
Ligue os cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
1. O Áudio de alta denão suporta Detecção de cha, mas o cabo de painel no
chassis deverá suportar HDA para funcionar correctamente. Siga as instruções no
nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel
frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa
de os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no
painel de controlo Realtek e ajuste o “Volume de gravação”.
