Português

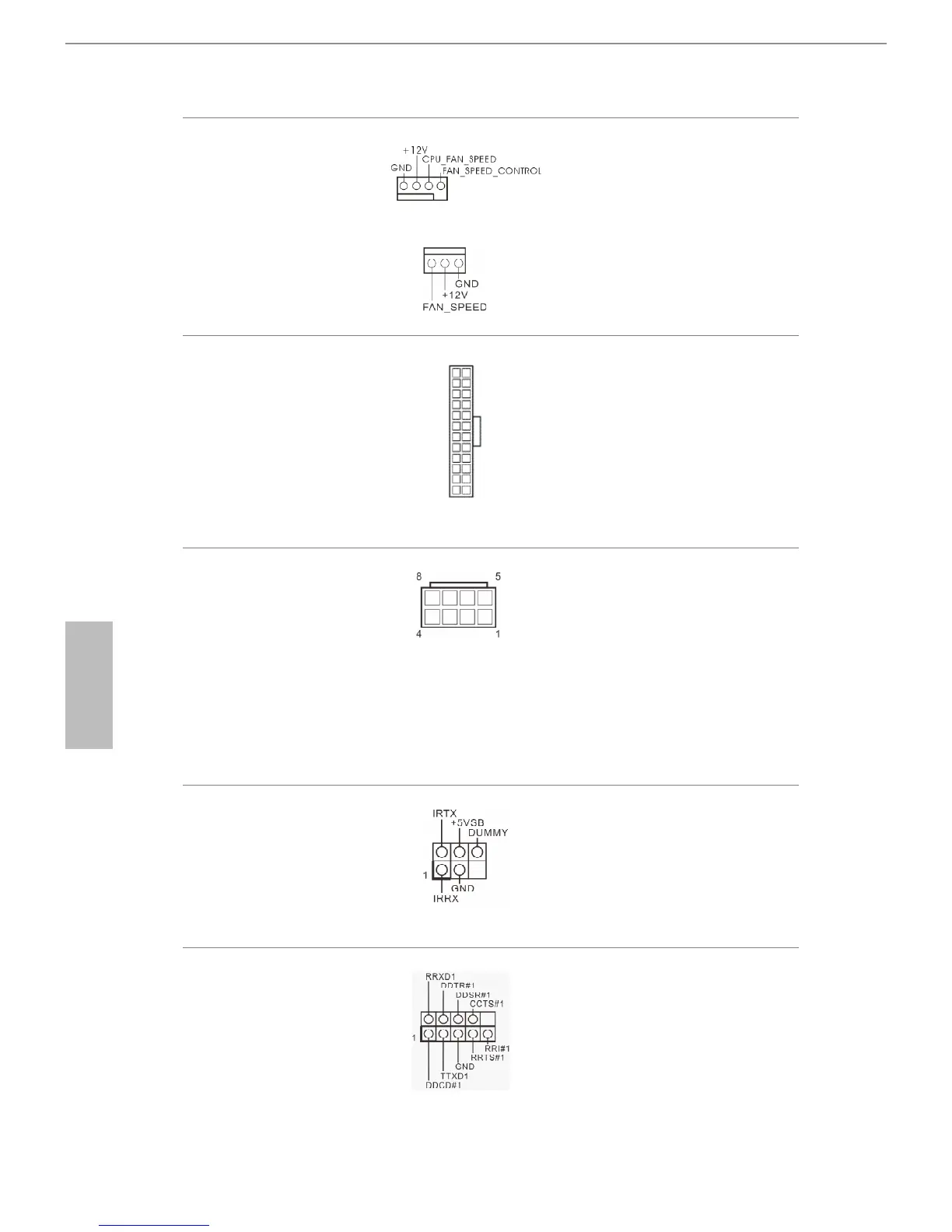

Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 3)
(CPU_FAN2 de 3 pinos)
(consultar p.1, N.º 2)
Esta placa principal inclui
um conector de ventoinha
de CPU (Ventoinha
silenciosa) de 4 pinos.
Se pretender ligar uma
ventoinha de CPU de 3
pinos, ligue-a ao Pino 1-3.
Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 7)
Esta placa principal
inclui um conector de
alimentação ATX de 24
pinos. Para utilizar uma
fonte de alimentação ATX
de 20 pinos, introduza-a
no Pino 1 o Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(consultar p.1, N.º 4)
Esta placa principal
inclui um conector de
alimentação de 12V ATX
de 8 pinos. Para utilizar
uma fonte de alimentação
ATX de 4 pinos,
introduza-a no Pino 1 o
Pino 5.
Terminal do módulo de
infra-vermelhos
(IR1 de 5 pinos)
(consultar p.1, N.º 14)
Este terminal suporta um
módulo de infra-vermelhos
opcional para transmissão e
recepção sem os.
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1, N.º 21)
Este terminal COM1
suporta um módulo de
porta de série.
12
1
24
13
