ASROCK Fatal1ty AB350 Gaming-ITX/ac Series User Manual

Fatal1ty AB350 Gaming-ITX/ac Series
61
Italiano

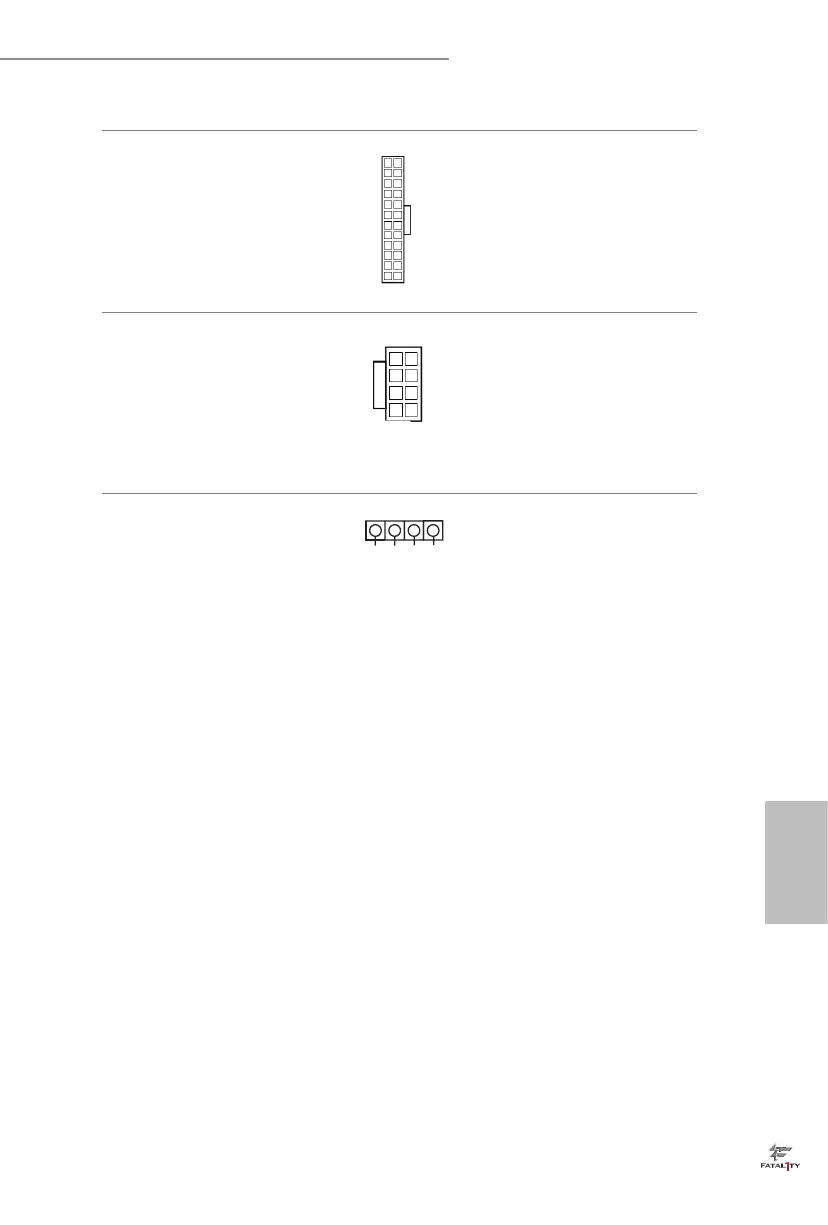

Connettore di alimentazione
ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 7)
Questa scheda madre è dotata
di un connettore di alimentazi-
one ATX a 24 pin. Per utiliz-
zare un'alimentazione ATX a
20 pin, collegarla lungo il pin 1
e il pin 13.
Connettore di alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è dotata
di un connettore di alimen-
tazione ATX da 12 V a 8 pin.
Per utilizzare un'alimentazione
ATX a 4 pin, collegarla lungo il
pin 1 e il pin 5.
Header LED AMD FAN
(AMD_FAN_LED1 a 4 pin)
(vedere pag. 1, n. 3)
Il header LED AMD FAN
viene utilizzato per collegare la
prolunga LED RGB in dotazione
con dissipatore di calore AMD. Il
collegamento del cavo consente
agli utenti di selezionare tra vari
eetti di illuminazione a LED.
Attenzione: Non installare il
cavo LED FAN in senso er-
rato; in caso contrario, il cavo
potrebbe danneggiarsi.
12
1
24
13
5
8
1
4
12V G R B
1

ASROCK Fatal1ty AB350 Gaming-ITX/ac Series Specifications

General

Form Factor	Mini-ITX
Chipset	AMD B350
CPU Socket	AM4
Maximum Memory	32GB
PCIe Slots	1 x PCIe 3.0 x16
Audio	7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
RAID Support	RAID 0, 1, 10
HDMI	1 x HDMI
DisplayPort	1 x DisplayPort
Memory Slots	2 x DIMM
Memory Speed	DDR4 3200+(OC)
Storage Interface	4 x SATA3, 1 x Ultra M.2
Network	Gigabit LAN 10/100/1000 Mb/s
Bluetooth	Bluetooth 4.2
USB Ports	2 x USB 2.0, 6 x USB 3.1 Gen1
