Fatal1ty AB350 Gaming-ITX/ac Series
81
Русский

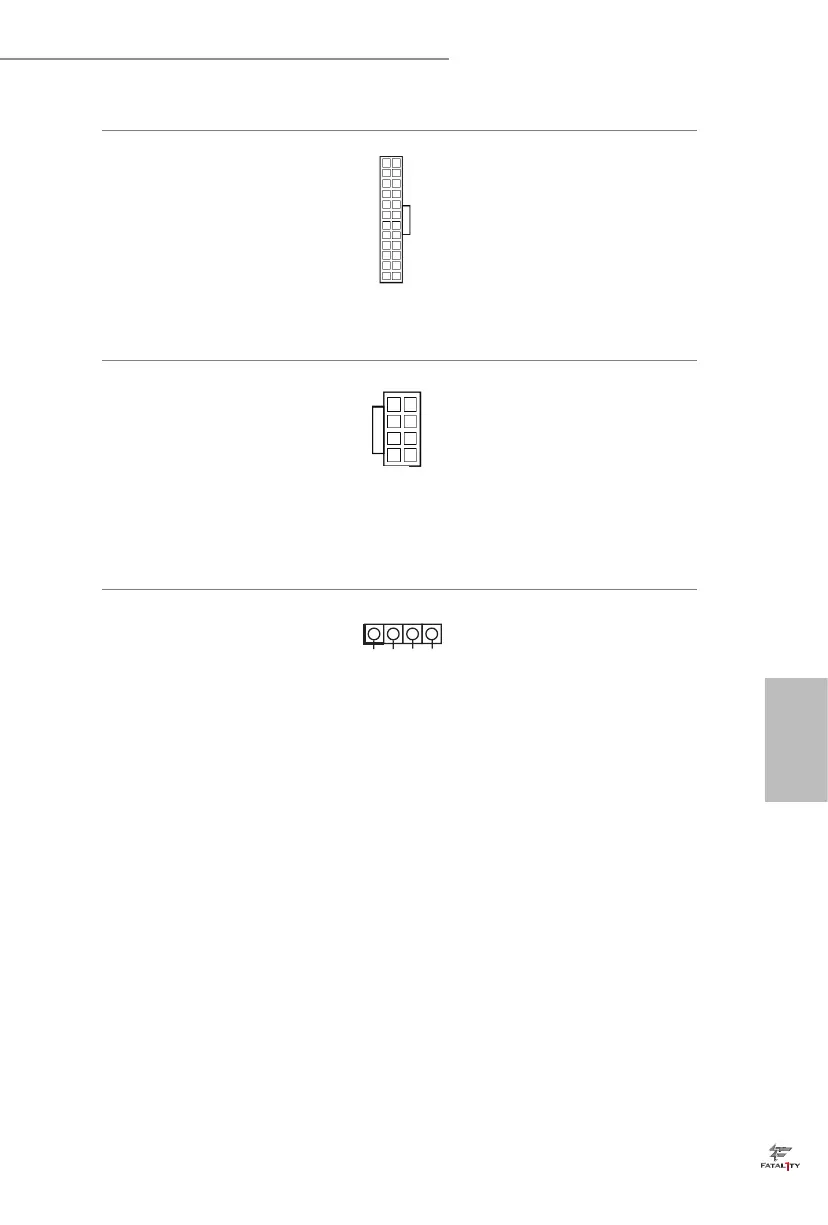

Разъем питания АТХ
(24-контактный, ATXPWR1)
(см. стр. 1, № 7)
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 13.
Разъем питания АТХ 12 В
(8-контактный, ATX12B1)
(см. стр. 1, № 1)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем
питания ATX, подключите
его вдоль контакта 1 и
контакта 5.
Колодка для подключения
светодиодной подсветки
вентилятора AMD.
(4-контактная, AMD_FAN_
LED1)
(см. стр. 1, № 3)
Колодка для подключения
светодиодной подсветки
вентилятора AMD служит для
подключения удлинительного
кабеля светодиодной
RGB-подсветки, который
поставляется с кулером AMD.
Подключив этот кабель, можно
различные световые эффекты.
Внимание! Категорически
запрещается подключать
кабель светодиодной
подсветки вентилятора с
нарушением полярности, так
как это может привести к его
повреждению.
12
1
24
13
5
8
1
4
12V G R B
1

ASROCK Fatal1ty AB350 Gaming-ITX/ac Series Specifications

General

Form Factor	Mini-ITX
Chipset	AMD B350
CPU Socket	AM4
Maximum Memory	32GB
PCIe Slots	1 x PCIe 3.0 x16
Audio	7.1 CH HD Audio (Realtek ALC1220 Audio Codec)
RAID Support	RAID 0, 1, 10
HDMI	1 x HDMI
DisplayPort	1 x DisplayPort
Memory Slots	2 x DIMM
Memory Speed	DDR4 3200+(OC)
Storage Interface	4 x SATA3, 1 x Ultra M.2
Network	Gigabit LAN 10/100/1000 Mb/s
Bluetooth	Bluetooth 4.2
USB Ports	2 x USB 2.0, 6 x USB 3.1 Gen1
