Fatal1ty P67 Performance Series Motherboard
49
Deutsch

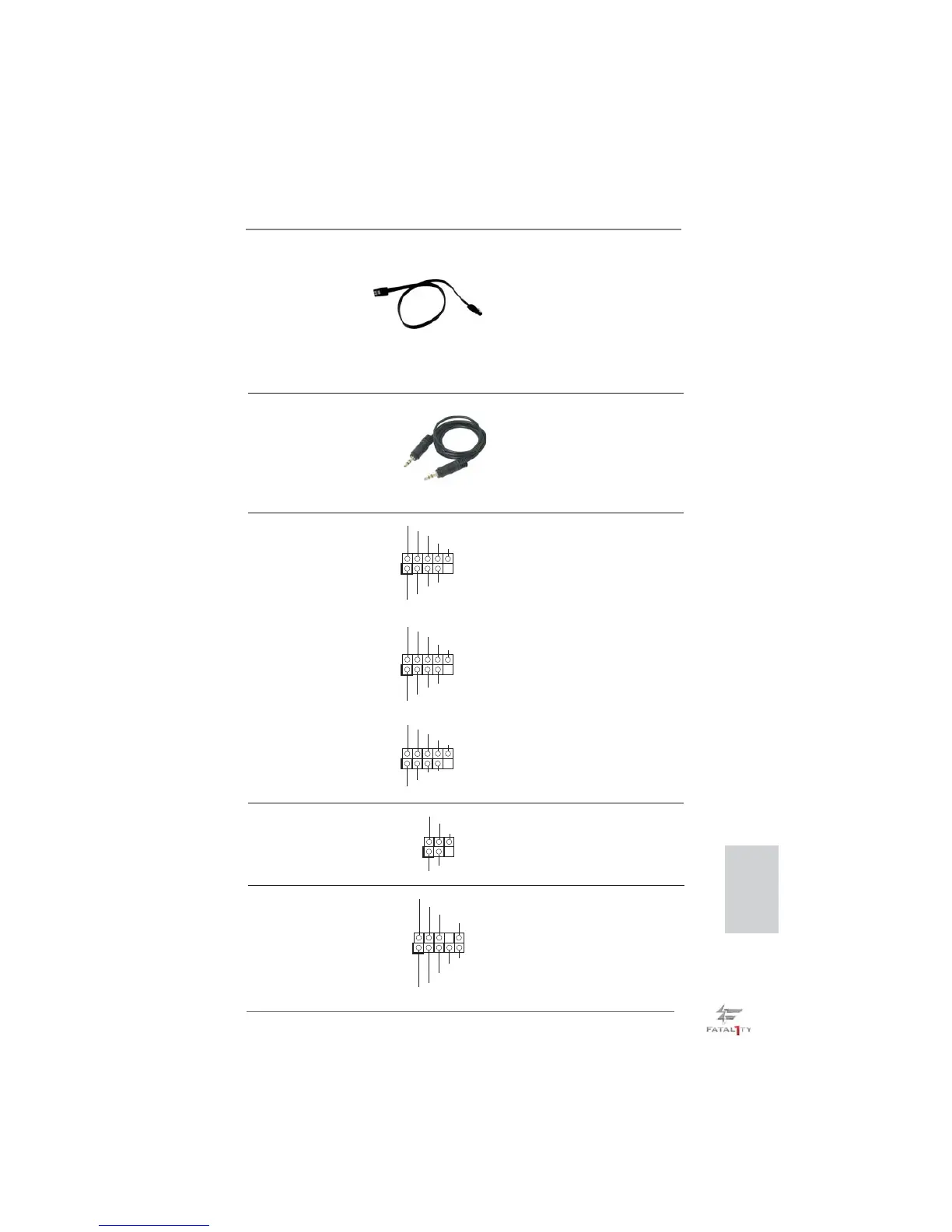

USB 2.0-Header Zusätzlich zu den sechs
(9-pol. USB8_9)
üblichen USB 2.0-Ports an den
(siehe S.4 - No. 27)
I/O-Anschlüssen befi nden sich
drei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
(9-pol. USB10_11)
Anschlussleiste werden zwei
(siehe S.4 - No. 26)
USB 2.0-Ports unterstützt.
(9-pol. USB12_13)
(siehe S.4 - No. 25)
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_P WR
P-10
GND
DUMMY
USB_P WR
P+10
GND
P-11
P+11
Anschluss für Audio auf Dieses Interface zu einem
der Gehäusevorderseite Audio-Panel auf der Vorder
(9-Pin HD_AUDIO1)
seite Ihres Gehäuses,
(siehe S.4 - No. 32)
ermöglicht Ihnen eine bequeme
Anschlussmöglichkeit und
Kontrolle über Audio-Geräte.
Infrarot-Modul-Header Dieser Header unterstützt ein
(5-pin IR1)
optionales, drahtloses Sende-
(siehe S.4 - No. 29)
und Empfangs-Infrarotmodul.
1
IRTX
+5VSB
DUMMY
IRRX
GND
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die SATA
(Option)
/ SATAII / SATA3 Festplatte
oder das SATAII / SATA3
Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Audiokabel (3,5 mm, Klinke) Beide Enden des 3,5-mm-Klin
(Option)
kenaudiokabels können an
portable Audiogeräte, wie z. B.
MP3-Player und Mobiltelefone,
oder den Line-in-Port Ihres PCs
angeschlossen werden.

ASROCK FATAL1TY P67 PERFORMANCE - ANNEXE 955 Specifications

General

CPU Socket Type	LGA 1155
Chipset	Intel P67
Maximum Memory Supported	32GB
PCI Express 2.0 x1	2
SATA 3Gb/s	4
LAN	Gigabit LAN
Form Factor	ATX
Memory Slots	4
Memory Standard	DDR3
SATA 6Gb/s	2
USB 2.0 Ports	8
USB 3.0 Ports	2
