74
Fatal1ty P67 Performance Series Motherboard
Français

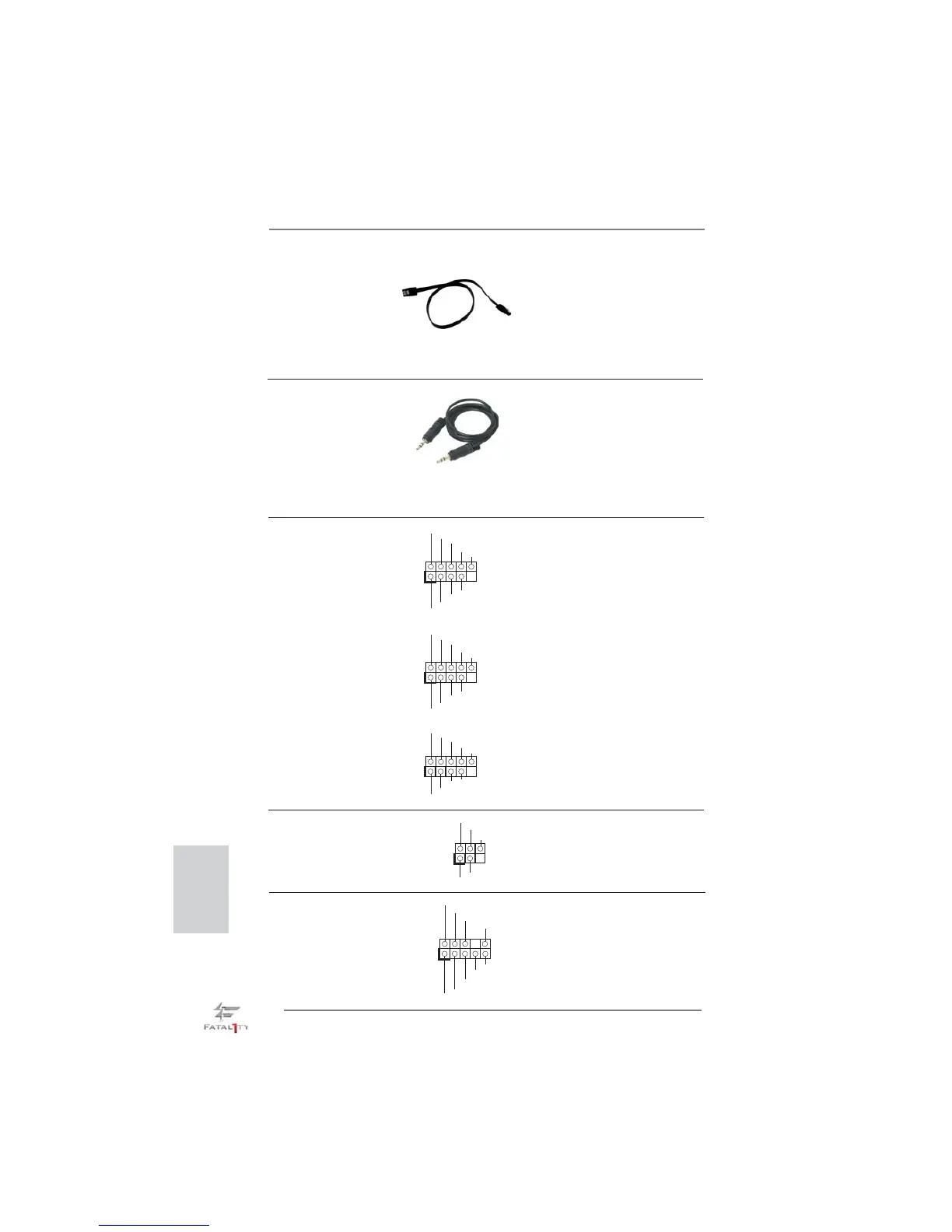

En-tête USB 2.0 A côté des six ports
(USB8_9 br.9)
USB 2.0 par défaut sur le
(voir p.4 No. 27)
panneau E/S, il y a trois
embases USB 2.0 sur cette
carte mère. Chaque embase
USB 2.0 peut prendre en
(USB10_11 br.9)
charge 2 ports USB 2.0.
(voir p.4 No. 26)
(USB12_13 br.9)
(voir p.4 No. 25)
1
DUMMY
GND
P+13
P-13
USB_PWR
USB_PWR
GND
P+12
P-12
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_P WR
P-10
GND
DUMMY
USB_P WR
P+10
GND
P-11
P+11
En-tête du module infrarouge Cet en-tête supporte un module
(IR1 br.5)
infrarouge optionnel de
(voir p.4 No. 29)
transfert et de réception sans
fi l.
1
IRTX
+5VSB
DUMMY
IRRX
GND
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATAII /
SATA3 ou au connecteur
SATAII / SATA3 sur la carte
mere.
Câble audio 3,5mm L’une des extrémités du câble
(en option)
audio 3,5mm peut être
branchée sur des appareils
audio portatifs comme un
lecteur MP3 ou un téléphone
portable, ou le port Entrée Ligne
de votre PC.
Connecteur audio panneau C’est une interface pour
(HD_AUDIO1 br. 9)
un câble avant audio en façade
(voir p.4 No. 32)
qui permet le branchement et
le contrôle commodes de
périphériques audio.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
