Fatal1ty P67 Performance Series Motherboard

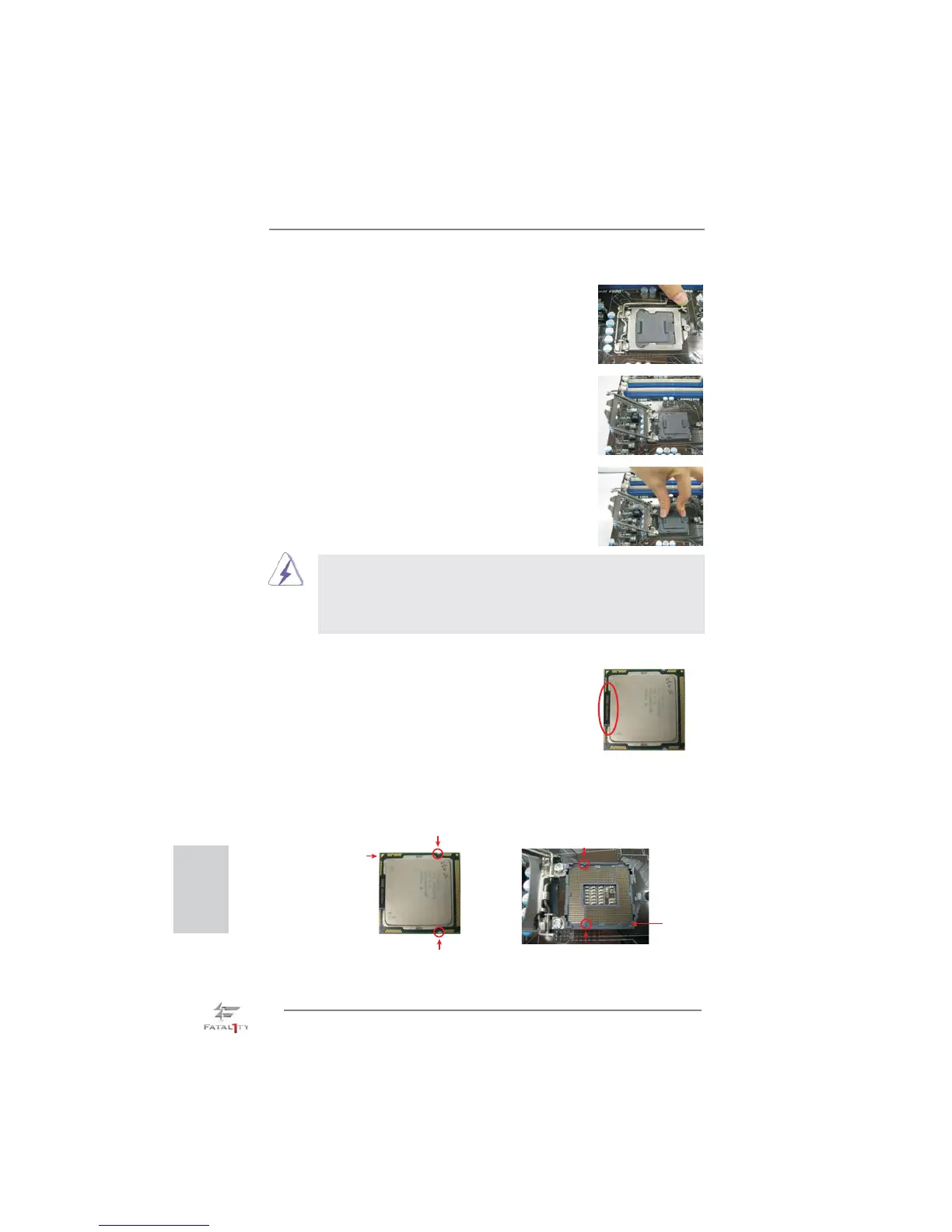

Fase 1. Aprire la presa:
Fase 1-1. Sbloccare la leva premendola ver-
so il basso ed allontanandola dal
gancio per liberare la linguetta.
Fase 1-2. Ruotare di circa 135 gradi la leva di
carico per aprirla completamente.
Fase 1-3. Ruotare di circa 100 gradi la pia-
stra di carico per aprirla completa-
mente.
Fase 2. Rimuovere il cappuccio PnP
(Pick and Place: prelievo e posizionamento).
1. Si raccomanda di utilizzare la linguetta del cappuccio per la
manipolazione ed evitare di far saltare via il cappuccio PnP.
2. Questo tappo deve essere inserito se se la scheda madre
deve essere restituita per l’assistenza.
Fase 3. Inserire la CPU 1155-Pin:
Fase 3-1. Tenere la CPU dai bordi segnati
con linee nere.
Fase 3-2. Orientare il pacchetto con l’IHS
(Integrated Heat Sink: dispersore
di calore integrato) verso l’alto.
Individuare il Pin1 ed i due dentelli
chiave d’orientamento.
Linea nera
Pin1
Pin1
Dente di orientamento
Socket da 1155-Pin
CPU da 1155-Pin
Dente di orientamento
Tacca di allineamento
Tacca di allineamento
Italiano

ASROCK FATAL1TY P67 PERFORMANCE - ANNEXE 955 Specifications

General

CPU Socket Type	LGA 1155
Chipset	Intel P67
Maximum Memory Supported	32GB
PCI Express 2.0 x1	2
SATA 3Gb/s	4
LAN	Gigabit LAN
Form Factor	ATX
Memory Slots	4
Memory Standard	DDR3
SATA 6Gb/s	2
USB 2.0 Ports	8
USB 3.0 Ports	2
