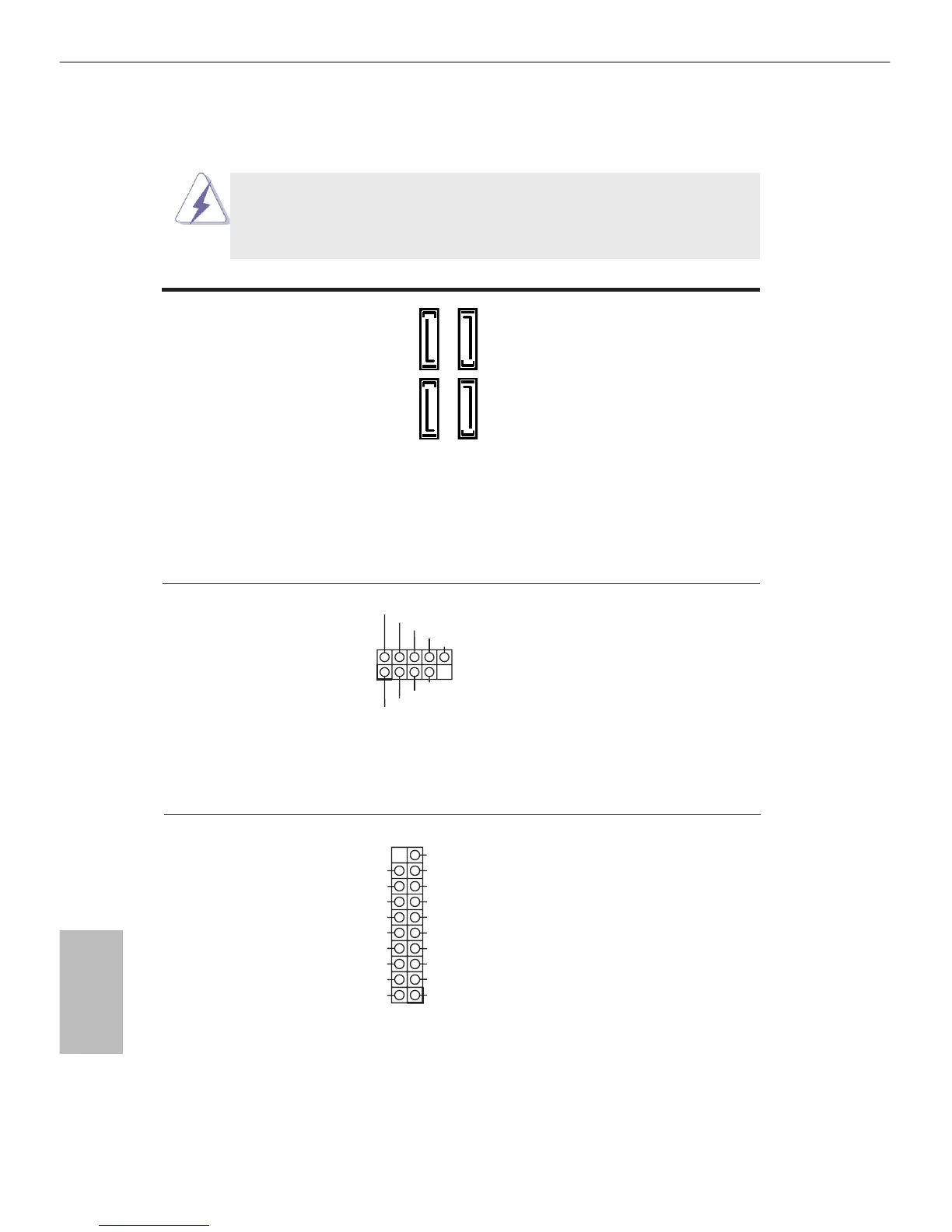

USB 2.0-Header Zusätzlich zu den vier
(9-pol. USB_7_8)
üblichen USB 2.0-Ports an den
(siehe S.1 - No. 14)
I/O-Anschlüssenbendensich
(9-pol. USB_9_10)
zwei USB 2.0-
(siehe S.1 - No. 13)
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
Seriell-ATA3-Anschlüsse Diese vier Serial ATA3-
(SATA_1: siehe S.1 - No. 10)
(SATA3-)Verbínder
(SATA_2: siehe S.1 - No. 7)
unterstützten SATA-Datenkabel
(SATA_3: siehe S.1 - No. 9)
für interne
(SATA_4: siehe S.1 - No. 8)
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
USB 3.0-Header Neben zwei Standard-USB
(19-pol. USB_11_12)
3.0-Ports am E/A-Panel
(siehe S.1 - No. 6)
bendetsicheinUSB3.0-
Header an diesem
Motherboard. Dieser USB 3.0-
Header kann zwei USB 3.0-
Ports unterstützen.
