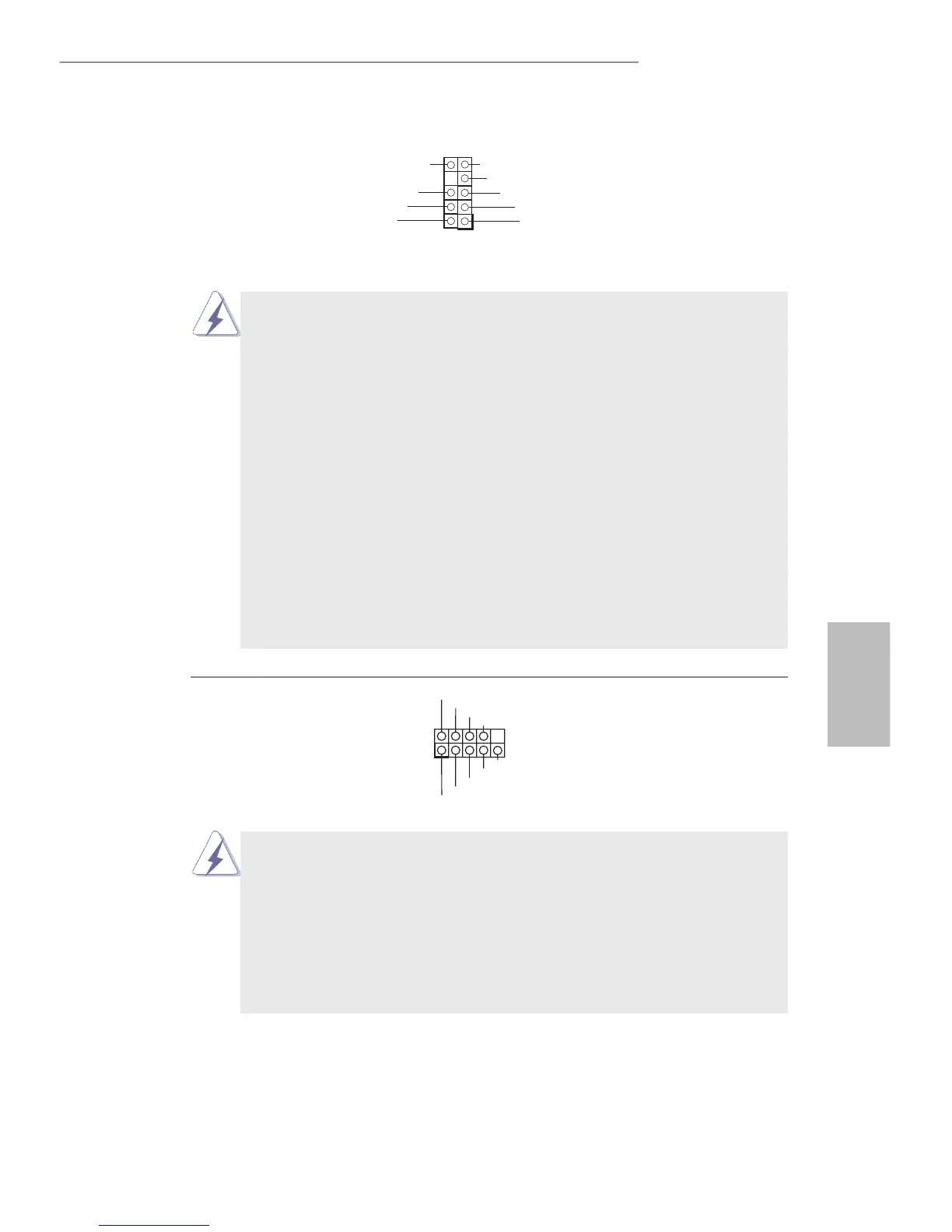

Conector Áudio do painel Esta é uma interface para o
frontal cabo de áudio no painel frontal,
(HD_AUDIO1 de 9 pinos)
que permite uma conexão e
(veja a folha 1, No. 20)
controle convenientes dos
dispositivos de áudio.
1.Áudiodeelevadadeniçãoquesuportaasensibilidadedatomada,
masoodopainelexistentenochassistemdesuportarHDApara
funcionar correctamente. Siga s instruções que aparecem no manual
e no manual do chassis para instalar o sistema.
2. Se utilizar o painel de áudio AC’97, instale-o no cabeçalho de áudio
dopainelfrontal,comoaguraabaixomostra:
A. Ligue o Mic_IN (MIC) ao MIC2_L.
B. Ligue o Audio_R (RIN) ao OUT2_R e o Audio_L (LIN) ao OUT2_L.
C. Ligue o Ground (GND) ao Ground (GND).
D. MIC_RET e OUT_RET são apenas para o painel de áudio HD. Não
necessita de os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal.
Para os Sistemas Operativos Windows
®
10 / 10 64-bit / 78.1 / 8.1
64-bit / 7 / 7 64-bit:
Aceda ao separador “Microfone frontal” no painel de Controlo
Realtek. Ajuste o “Volume de gravação”.
Conector do painel do sistema Este conector acomoda várias
(PANEL1 de 9 pinos)
funções do painel frontal do
(veja a folha 1, No. 12)
sistema.
Ligue o botão de alimentação, o botão de reposição e o indicador do
estado do sistema no chassis a este conector de acordo com a descrição
abaixo. Tenha em atenção os pinos positivos e negativos antes de ligar os
cabos.
PWRBTN (Botão de alimentação):
Ligueaobotãodealimentaçãonopainelfrontaldochassis.Podecongu-
rar a forma para desligar o seu sistema através do botão de alimentação.
