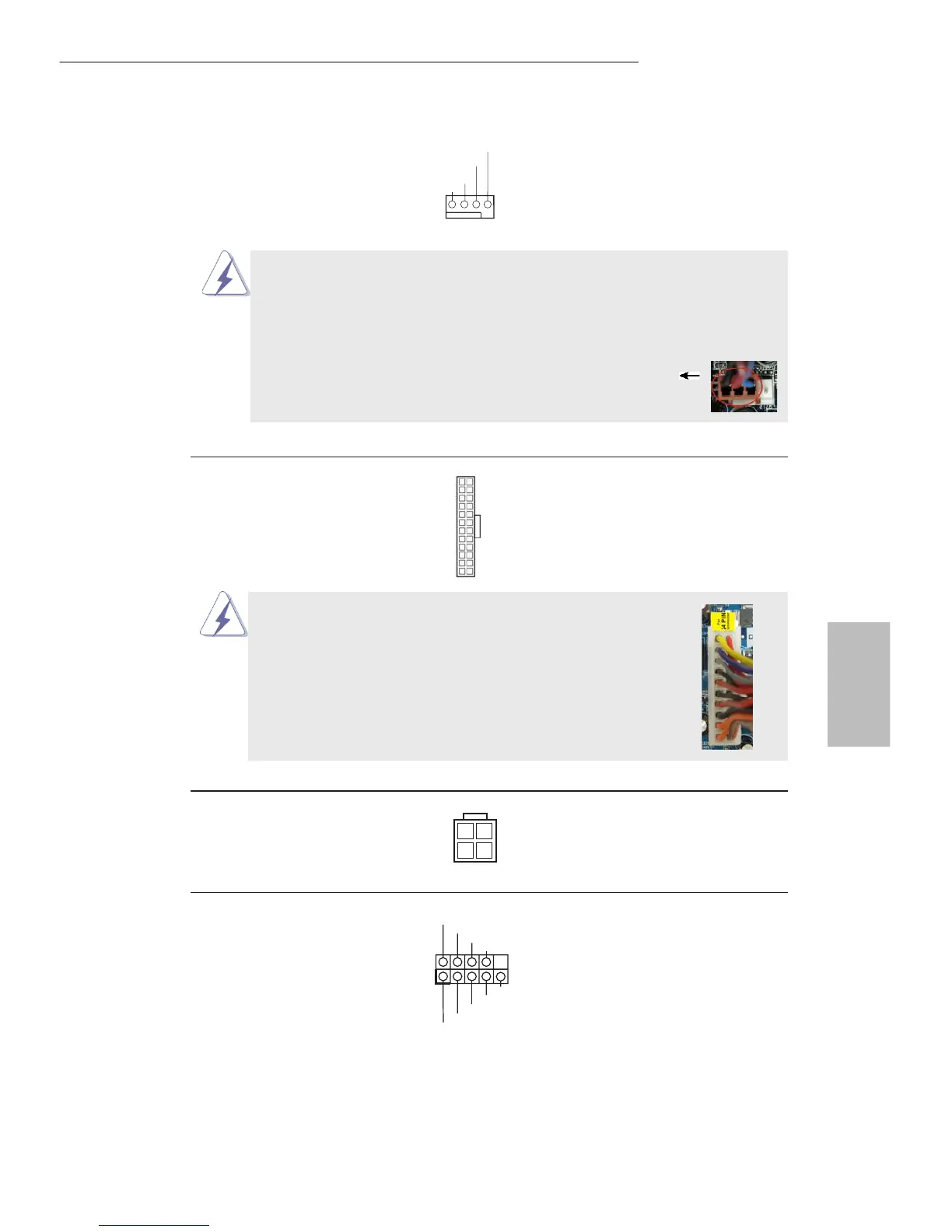

Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU,coincidindooopreto
(CPU_FAN1 de 4 pinos)
com o pino de aterramento.
(veja a folha 1, No. 2)
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Instalação de Ventoinha de 3 pinos
Pinos 1-3 ligados
Conector de força do ATX 12V Ligue a fonte de alimentação
(ATX12V1 de 8 pinos)
ATX 12V neste conector.
(veja a folha 1, No. 1)
Instalação da Fonte de alimentação ATX de 20 Pinos
12
1
24
13
Embora esta placa-mãe providencie um conector de
energia ATX de 24 pinos, pode apesar disso funcionar
com a adapta-ção de uma fonte de energia tradicional
de 20 pinos. Para usar a fonte de alimentação de 20
pinos, por favor ligue a sua fonte de alimentação com
o Pino 1 e o Pino 13.
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos)
ATX neste conector.
(veja a folha 1, No. 5)
12
1
24
13
GND
+12V
