102
Türkçe
Türkçe

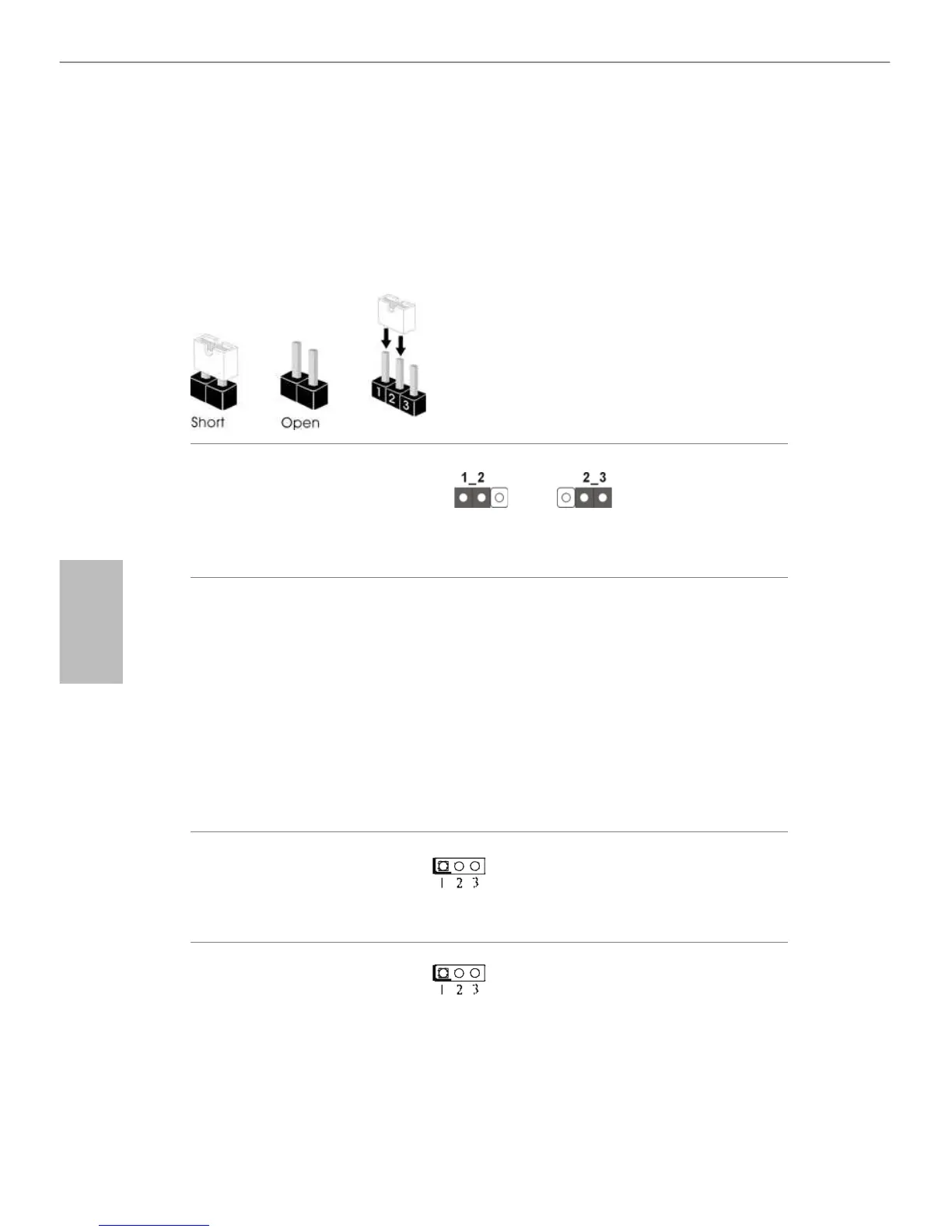

1.3 Bağlantı Teli Kurulumu
Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine
yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel
"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı
teli kapağı bulunan 3-pin bağlantı telini göstermektedir.
CMOS'u Temizle Bağlantı
Teli
(CLRCMOS1)
(bkz. sf.1, No. 2)
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini
temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı
kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten
sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için
bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen
sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz
gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde
yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca
CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
CMOS'u Temzle
Varsayılan
Arka Işık Güç Bağlantı Teli
(3 pimli BKT_PWR1)
(bkz. sf.1, No. 13)
1-2 : +19V
2-3 : +12V
Panel Gücü Bağlantı Teli
(3 pimli PNL_PWR1)
(bkz. sf.1, No. 14)
1-2 : +3V
2-3 : +5V
Uyarı:
Seçilen Arka Işık Gücü veya Panel Gücü, panelin teknik özelliğinden daha yüksekse
panelde hasara neden olabilir.
