ASROCK H110TM-ITX User Manual

156
繁體中文

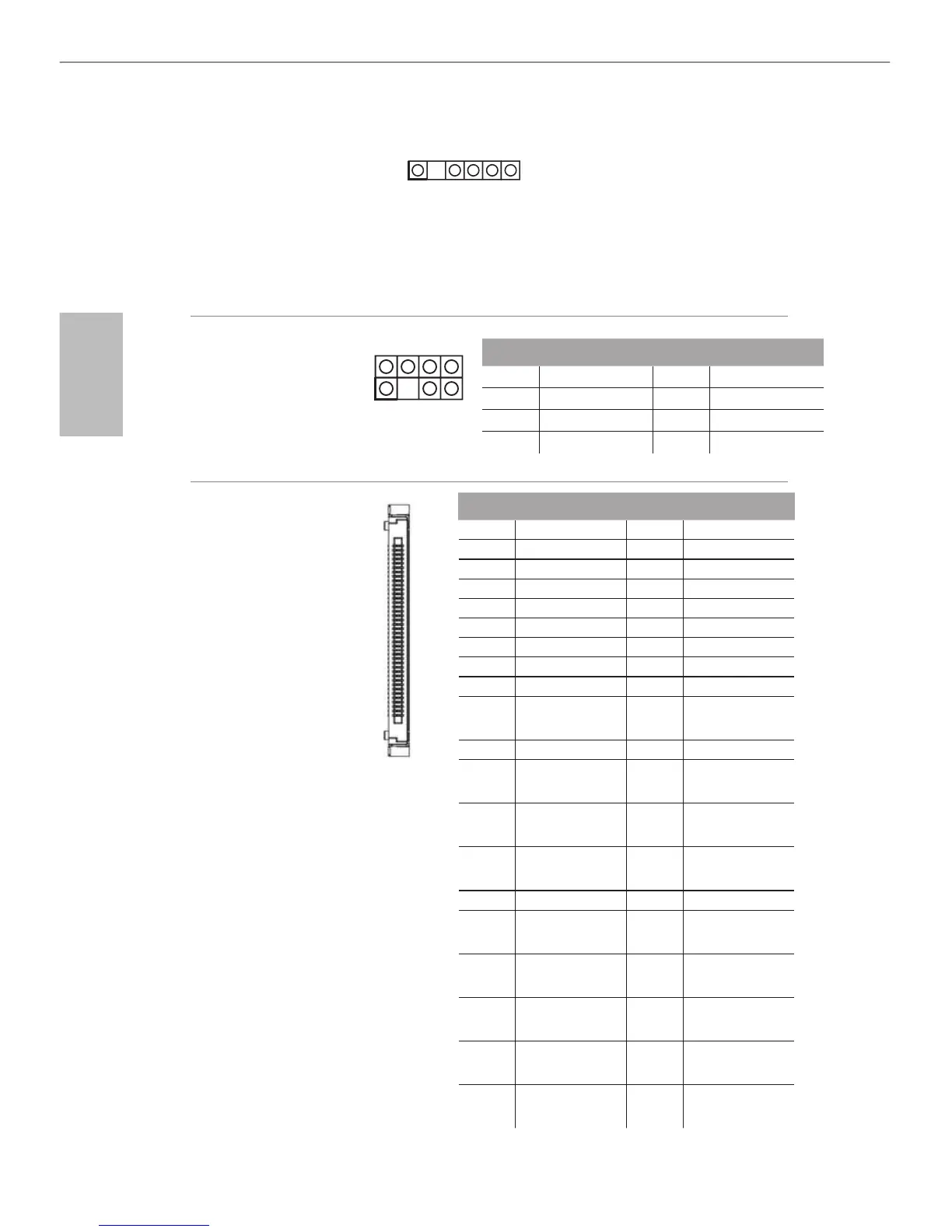

數位 MIC 排針
(5-pin DMIC1)
（請參閱第 1 頁，編號
25）
1: +5V
2: 無 pin
3: SPDIF_OUT/DMIC_CLK
4: GND
5: DMIC_DATA
6: +3.3V
家庭影院電腦接口
（7 针 HTPC1）
（见第 1 页，第 23 个）
LVDS 接頭
（40 针 LVDS1）
（见第 1 页，第 15 个）
PIN 訊號名稱 PIN 訊號名稱
1 ODD_Lane3_P 21 NC
2 ODD_Lane3_N 22 EDID_3.3V
3 ODD_Lane2_P 23 LCD_GND
4 ODD_Lane2_N 24 LCD_GND
5 ODD_Lane1_P 25 LCD_GND
6 ODD_Lane1_N 26 ODD_CLK_P
7 ODD_Lane0_P 27 ODD_CLK_N
8 ODD_Lane0_N 28 BKLT_GND
9 EVEN_Lane3_P 29 BKLT_GND
10
EVEN_Lane3_
N
30 BKLT_GND
11 EVEN_Lane2_P 31 EDID_CLK
12
EVEN_Lane2_
N
32 BKLT_ENABLE
13 EVEN_Lane1_P 33
BKLT_PWM_
DIM
14
EVEN_Lane1_
N
34 EVEN_CLK_P
15 EVEN_Lane0_P 35 EVEN_CLK_N
16
EVEN_Lane0_
N
36
BKLT_PWR
(12V/19V)
17 EDID_GND 37
BKLT_PWR
(12V/19V)
18
LCD_VCC
(3.3V/5V/12V)
38
BKLT_PWR
(12V/19V)
19
LCD_VCC
(3.3V/5V/12V)
39 NC
20
LCD_VCC
(3.3V/5V/12V)
40 EDID_DATA
1
40
1
PIN 訊號名稱 PIN 訊號名稱
8 HDMI CEC 7 #Power_Button
6 SMB_DATA 5 3.3V Standby
4 SMB_CLK
3 無接腳
2 GND 1 Recording LED
1
2
7
8
