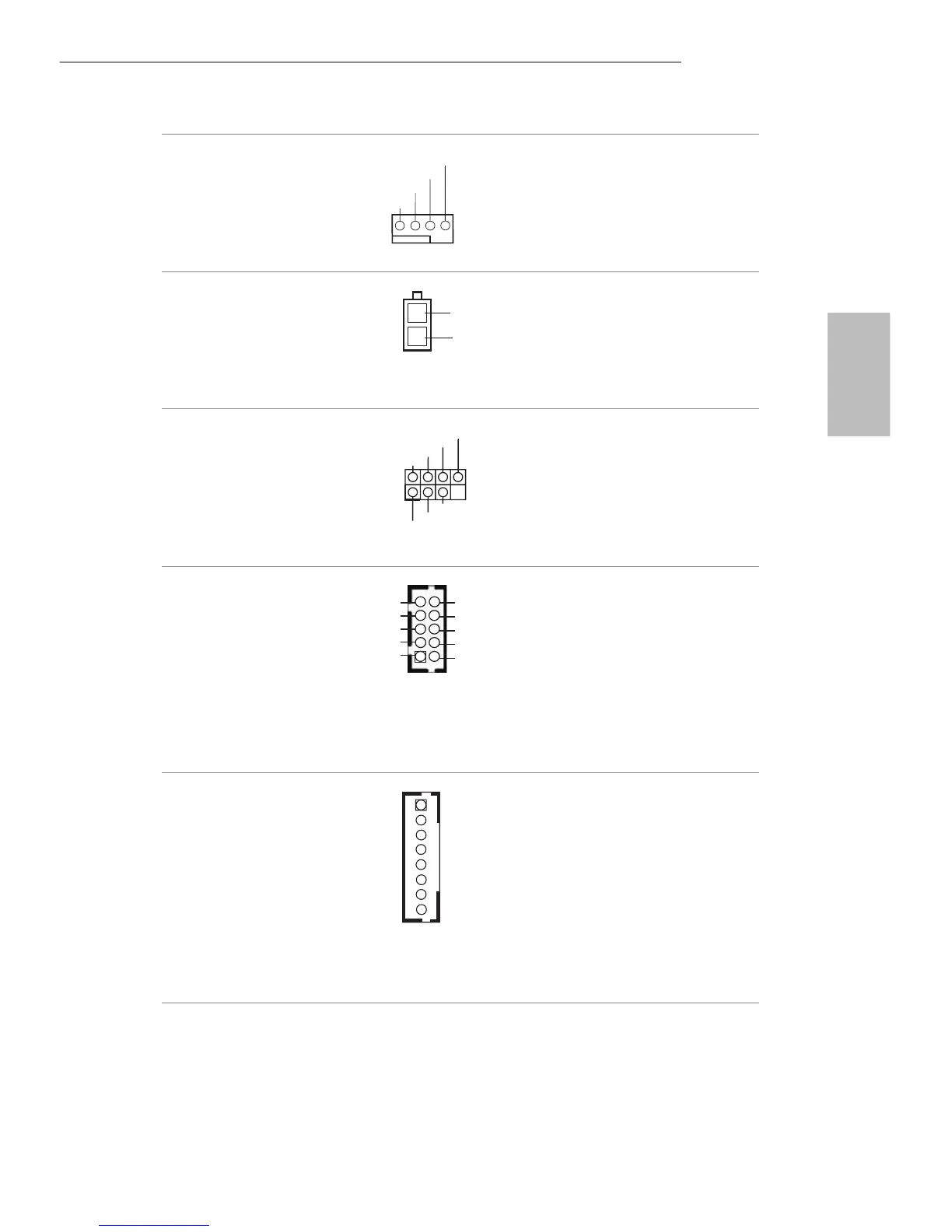

CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號
21）
本主機板配備 4-Pin CPU
風扇 ( 靜音風扇 ) 接頭。
若您計畫連接 3-Pin CPU
風扇，請接至 Pin 1-3。
內部電源排針
(2-pin ATX19V_IN1)
（請參閱第 1 頁， 編號
1）
本主機板提供 2-pin ATX
19V 電源接頭。
消費性紅外線
模組排針
(7-pin CIR1)
（請參閱第
1 頁，編號
12）
此排針可用來連接遙控器接收
器。
序列連接埠排針
(9-pin COM1)
（請參閱第 1 頁，編號
18）
(9-pin COM2)
（請參閱第 1 頁，編號
16）
這兩個 COM 排針支援序
列埠模組。
背光控制排針
(8-pin BLT_VOL1)
（請參閱第 1 頁，編號
17）
1: BKLT_EN
2: BKLT_PWM
3: BKLT_PWR
4: BKLT_PWR
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CT
S
GN
D
TXD
DC
D
DS
R
DT
R
RX
D
1
NC
RI
+19V
GND
1
2
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
8
