ASROCK H110TM-ITX User Manual

154
繁體中文

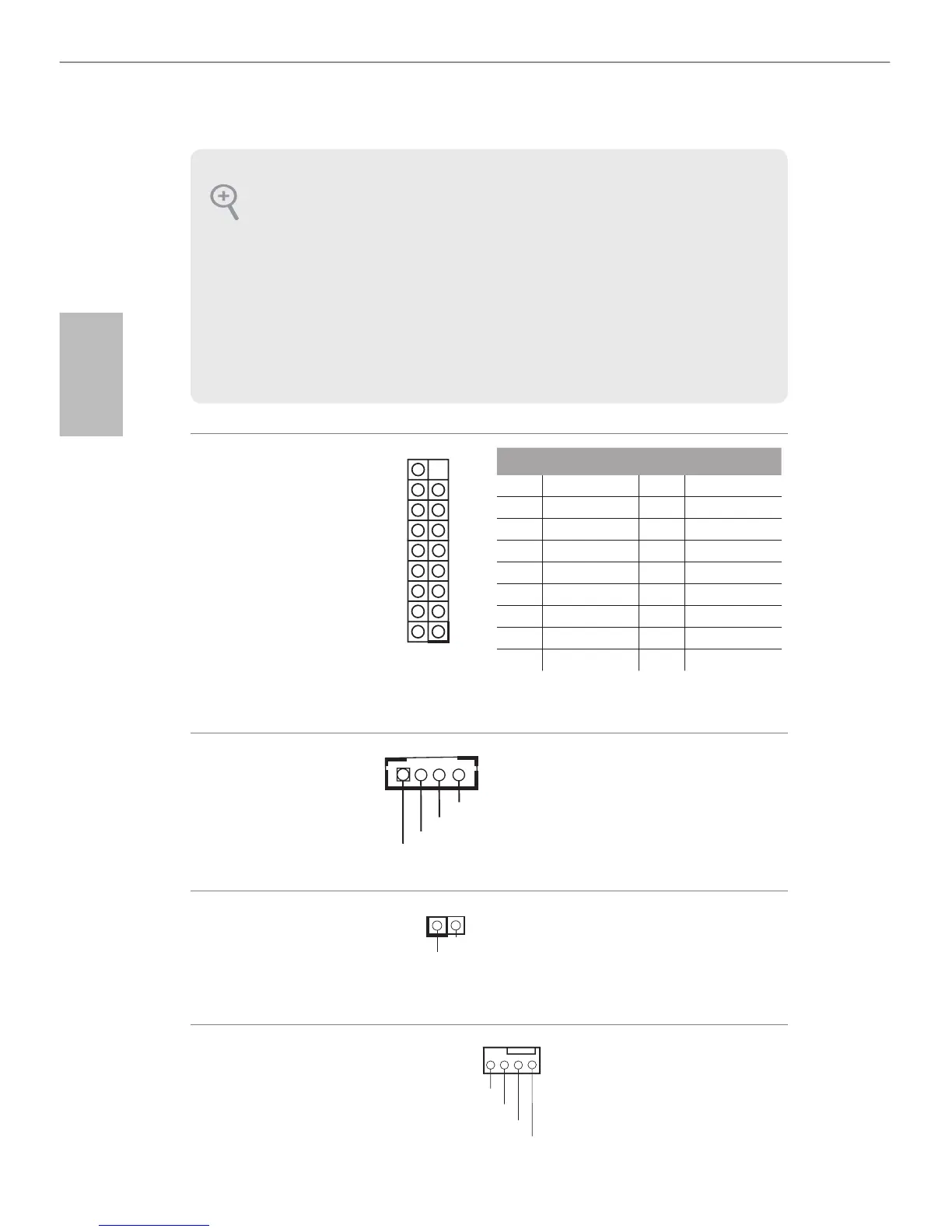

類比環場
音訊排針
(17-pin HD_AUDIO2)
（請參閱第 1 頁，編號
28）
3W 音訊 AMP 輸出
晶圓排針
(4-pin SPEAKER1)
（請參閱第 1 頁， 編號
27）
請將機殼喇叭連接至此
排針。
SPDIF 輸出接頭
(2-pin HDMI_SPDIF1)
（請參閱第 1 頁，編號
26）
請使用纜線將 HDMI
VGA 卡的 SPDIF Out 接
頭接至此排針。
機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號
6）
請將風扇纜線連接至風
扇接頭，並比對黑線及
接地針腳。
SPDIFOUT
GND
1
12
1718
PIN 訊號名稱 PIN 訊號名稱
18 SENSE 17 KEY
16 LFE 15 A_GND
14 A_GND 13
中央
12 Surr_Rear_R 11 A_GND
10 A_GND 9 Surr_Rear_L
8 Surr_Side_R 7 A_GND
6 A_GND 5 Surr_Side_L
4 Front_R 3 A_GND
2 A_GND 1 Front_L
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援
HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC’
97 音訊面板
上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
Front_L+
Front_R-
Front_R+
Front_L-
1
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
