ASROCK H110TM-ITX User Manual

153
繁體中文

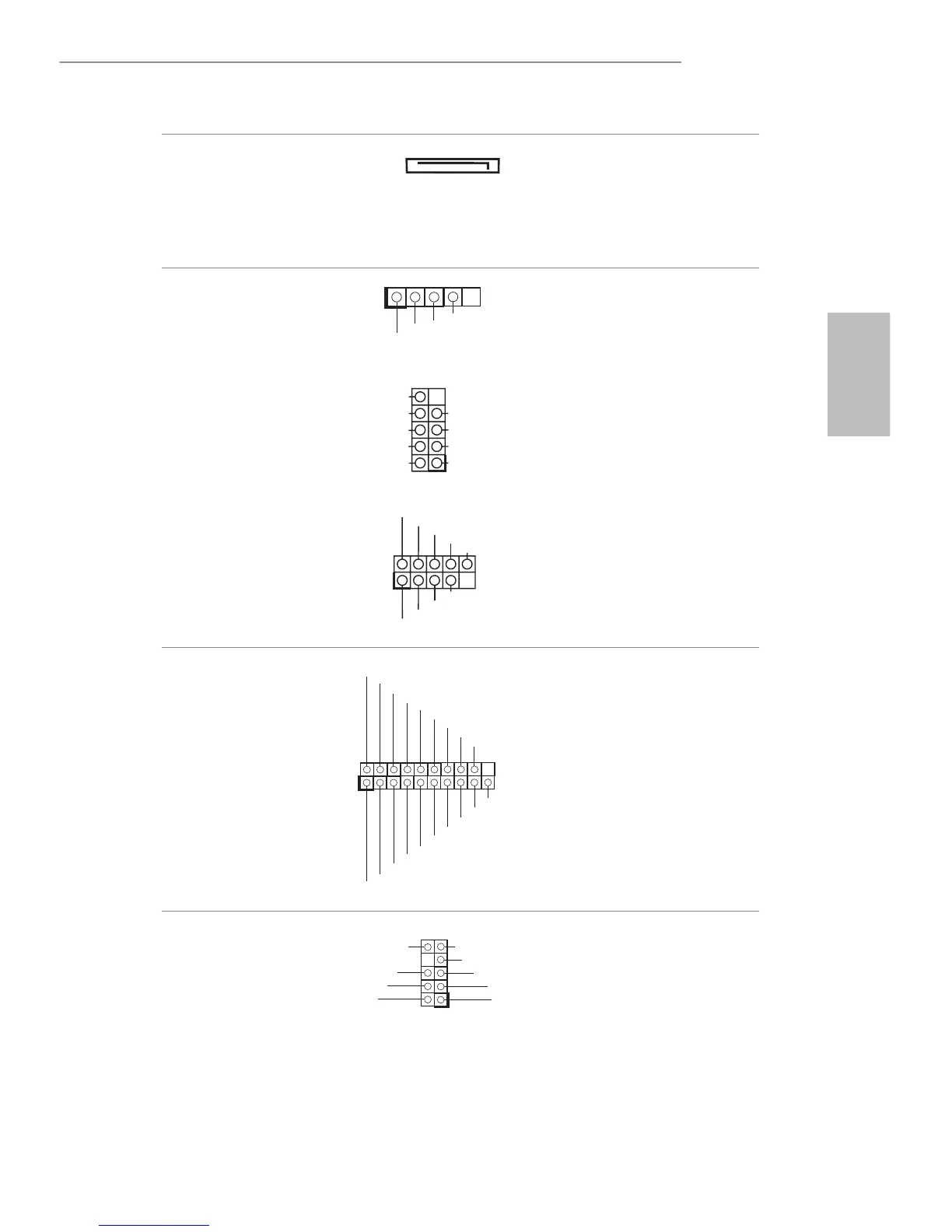

H110TM-ITX
SATA 電源接頭
(SATA_POW1)
（請參閱第 1 頁，編號
9）
請連接 SATA 電源線。
USB 2.0 排針
(5-pin USB6)
（請參閱第 1 頁，編號
3）
(9-pin USB2_3)
（請參閱第 1 頁，編號
20）
(9-pin USB4_5)
（請參閱第 1 頁，編號
4）
除了 I/O 面板上的兩個
USB 2.0 連接埠外，在本
主機板上還有另外三組
排針。
USB 3.0 標頭
(19-pin USB3_5_6)
（請參閱第 1 頁，編號
5）
除了 I/O 面板上的兩個
USB 3.0 連接埠外，在本
主機板上還有另外一組
排針。此 USB 3.0 排針皆
可支援兩個連接埠。
*USB3_4_5 與 USB4_5 共
用插槽。
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號
24）
本排針適用於連接音訊
裝置至前面板音訊。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
USB_PWR
P-
P+
GND
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
