ASROCK H110TM-ITX User Manual

95
Português
H110TM-ITX

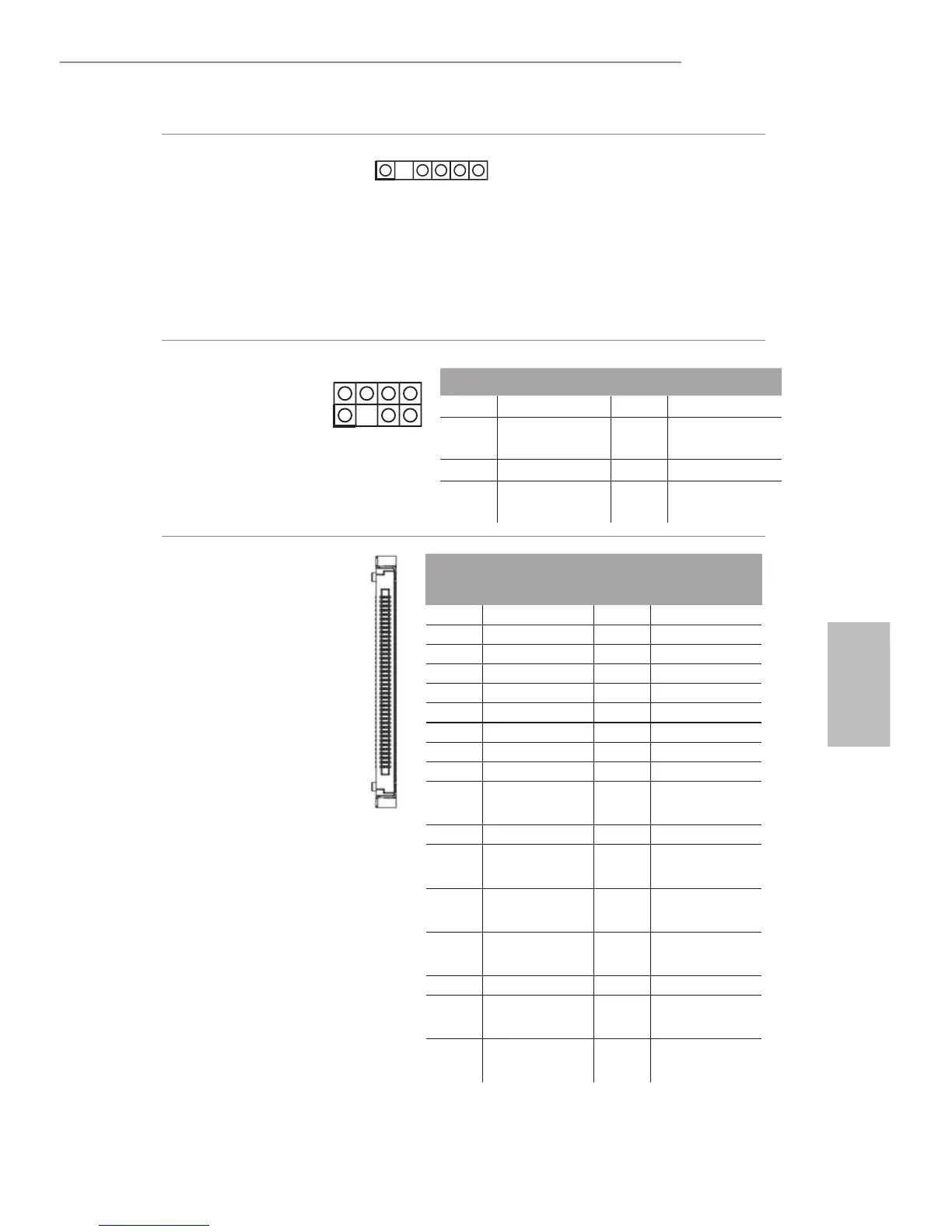

Conector MIC digital
(5 pinos DMIC1)
(consultar p.1, N.º 25)
1: +5V
2: Sem pino
3: SAÍDA_SPDIF/DMIC_
CLK
4: GND
5: DADOS_DMIC
6: +3,3V
PC de Cinema em Casa
Conector
(7 pinos HTPC1)
(consultar p.1, N.º 23)
Conector do painel LVDS
(40 pinos LVDS1)
(consultar p.1, N.º 15)
PINO
Nome do
sinal
PINO
Nome do
sinal
1 ODD_Lane3_P 21 NC
2 ODD_Lane3_N 22 EDID_3,3V
3 ODD_Lane2_P 23 LCD_GND
4 ODD_Lane2_N 24 LCD_GND
5 ODD_Lane1_P 25 LCD_GND
6 ODD_Lane1_N 26 ODD_CLK_P
7 ODD_Lane0_P 27 ODD_CLK_N
8 ODD_Lane0_N 28 BKLT_GND
9 EVEN_Lane3_P 29 BKLT_GND
10
EVEN_Lane3_
N
30 BKLT_GND
11 EVEN_Lane2_P 31 EDID_CLK
12
EVEN_Lane2_
N
32
BKLT_
ATIVADO
13 EVEN_Lane1_P 33
BKLT_PWM_
DIM
14
EVEN_Lane1_
N
34 EVEN_CLK_P
15 EVEN_Lane0_P 35 EVEN_CLK_N
16
EVEN_Lane0_
N
36
BKLT_PWR
(12V/19V)
17 EDID_GND 37
BKLT_PWR
(12V/19V)
1
40
1
PINO Nome do sinal PINO Nome do sinal
8 HDMI CEC 7 #Botão_Energia
6 DADOS_SMB 5
3,3V Em
suspensão
4 SMB_CLK 3 Sem pino
2 GND 1
LED de
Gravação
1
2
7
8
