ASROCK H110TM-ITX - Page 96

94
Português

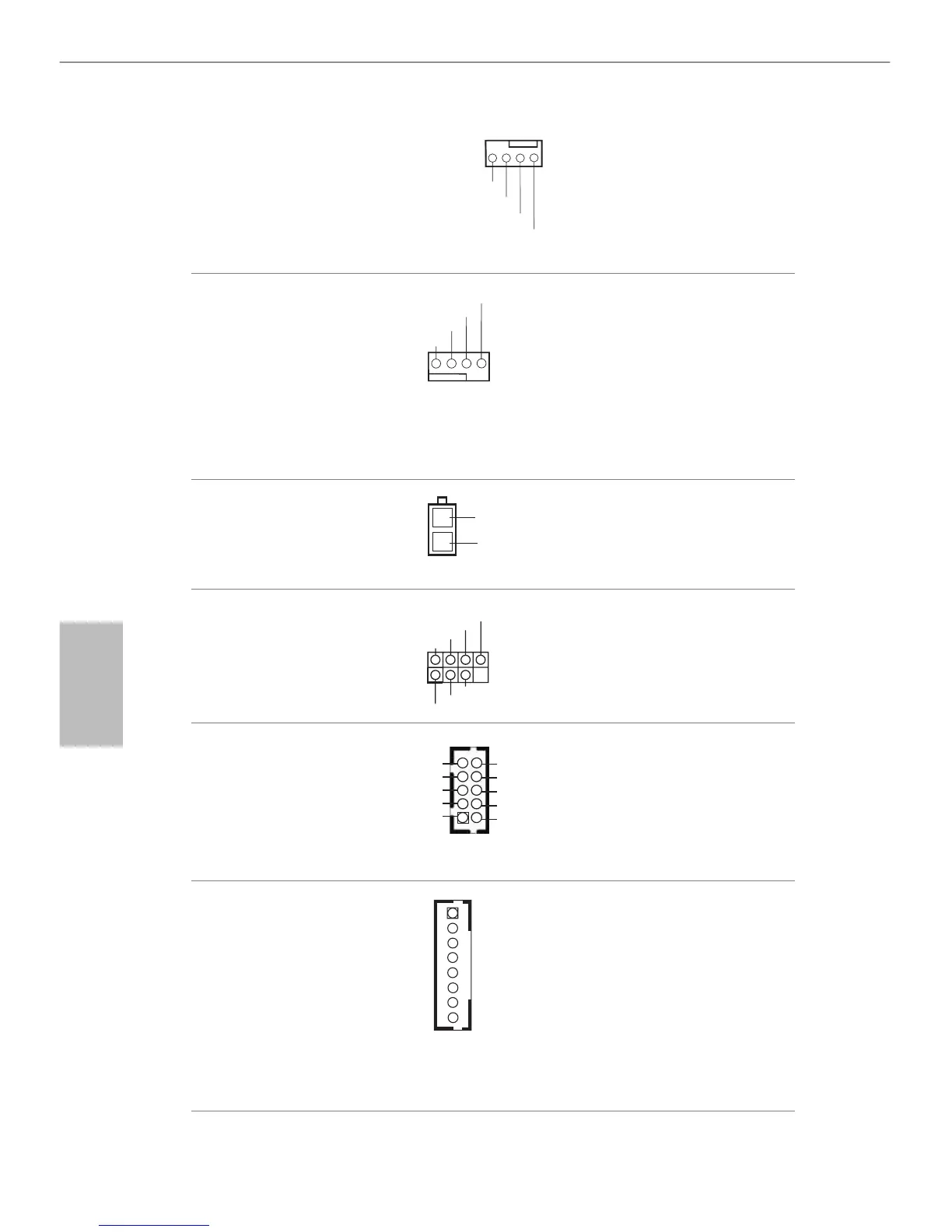

Conector da ventoinha do
chassis
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 6)
Ligue o cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
Conectores da ventoinha da
CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 21)
Esta placa principal inclui
um conector de ventoinha
de CPU (Ventoinha silenci-
osa) de 4 pinos. Se pretend-
er ligar uma ventoinha de
CPU de 3 pinos, ligue-a ao
Pino 1-3.
Suporte de Força Interno
(2-pin ATX19V_IN1)
(consultar p.1, N.º 1)
Esta placa-mãe fornece um
conector de força de 2-pin
ATX 19V.
Infravermelhos
Conector do módulo
(7 pinos CIR1)
(consultar p.1, N.º 12)
Este conector pode ser utilizado
para ligar o recetor do controlo
remoto.
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1, N.º 18)
(COM2 de 9 pinos)
(consultar p.1, N.º 16)
Esses dois cabeçotes COM
suportam módulos de
porta serial.
Retroiluminação e
Amplicador
Controlo de volume
Conector
(8 pinos BLT_VOL1)
(consultar p.1, N.º 17)
1: BKLT_EN
2: BKLT_PWM
3: BKLT_PWR
4: BKLT_PWR
5: GND
6: GND
7: Aumentar_Brilho
8: Diminuir_Brilho
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CT
S
GN
D
TXD
DC
D
DS
R
DT
R
RX
D
1
NC
RI
+19V
GND
1
2
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
8
