93
Português
H110TM-ITX

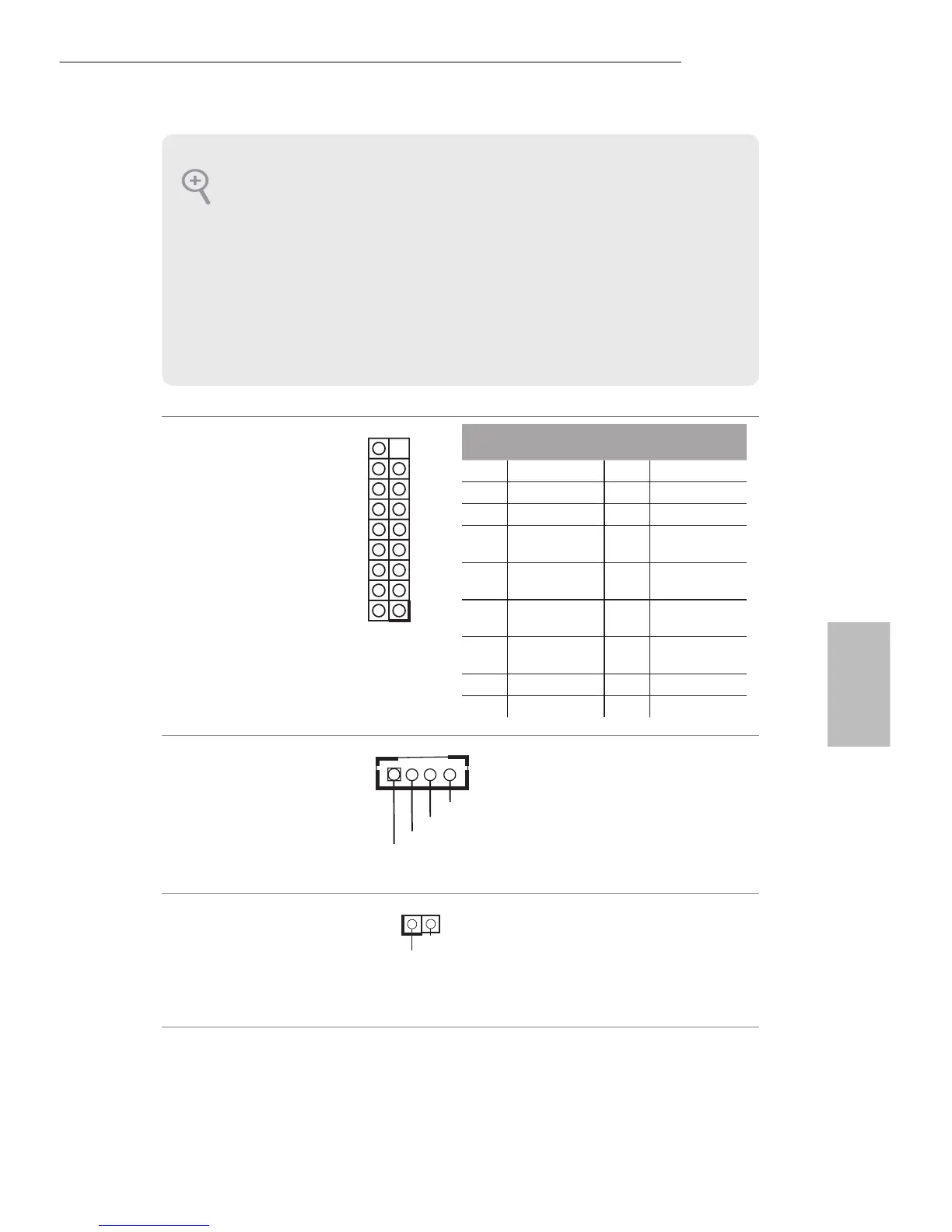

Surround analógico
Conector de áudio
(17 pinos HD_AUDIO2)
(ver pág.1 No. 28)
Saída de amplificador de
áudio de 3W
Conector Wafer
(SPEAKER1 de 4 pinos)
(consultar p.1, N.º 27)
Ligue o altifalante do
chassis a este terminal.
Conector de saída SPDIF
(HDMI_SPDIF1 de 2
pinos)
(consultar p.1, N.º 26)
Ligue o conector de saída
SPDIF da placa VGA
HDMI a este conector
através de um cabo.
SPDIFOUT
GND
1
12
1718
PINO
Nome do
sinal
PINO
Nome do
sinal
18 DETEÇÃO 17 TECLA
16 LFE 15 A_GND
14 A_GND 13 Centro
12
Surr_Traseira_
D
11 A_GND
10 A_GND 9
Surr_Traseira_
E
8
Surr_Lateral_
D
7 A_GND
6 A_GND 5
Surr_Lateral_
E
4 Frontal_D 3 A_GND
2 A_GND 1 Frontal_E
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no chassis deverá
suportar HDA para funcionar correctamente. Siga as instruções no nosso manual e no
manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de
acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa de os
ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no painel de
controlo Realtek e ajuste o “Volume de gravação”.
Front_L+
Front_R-
Front_R+
Front_L-
1
