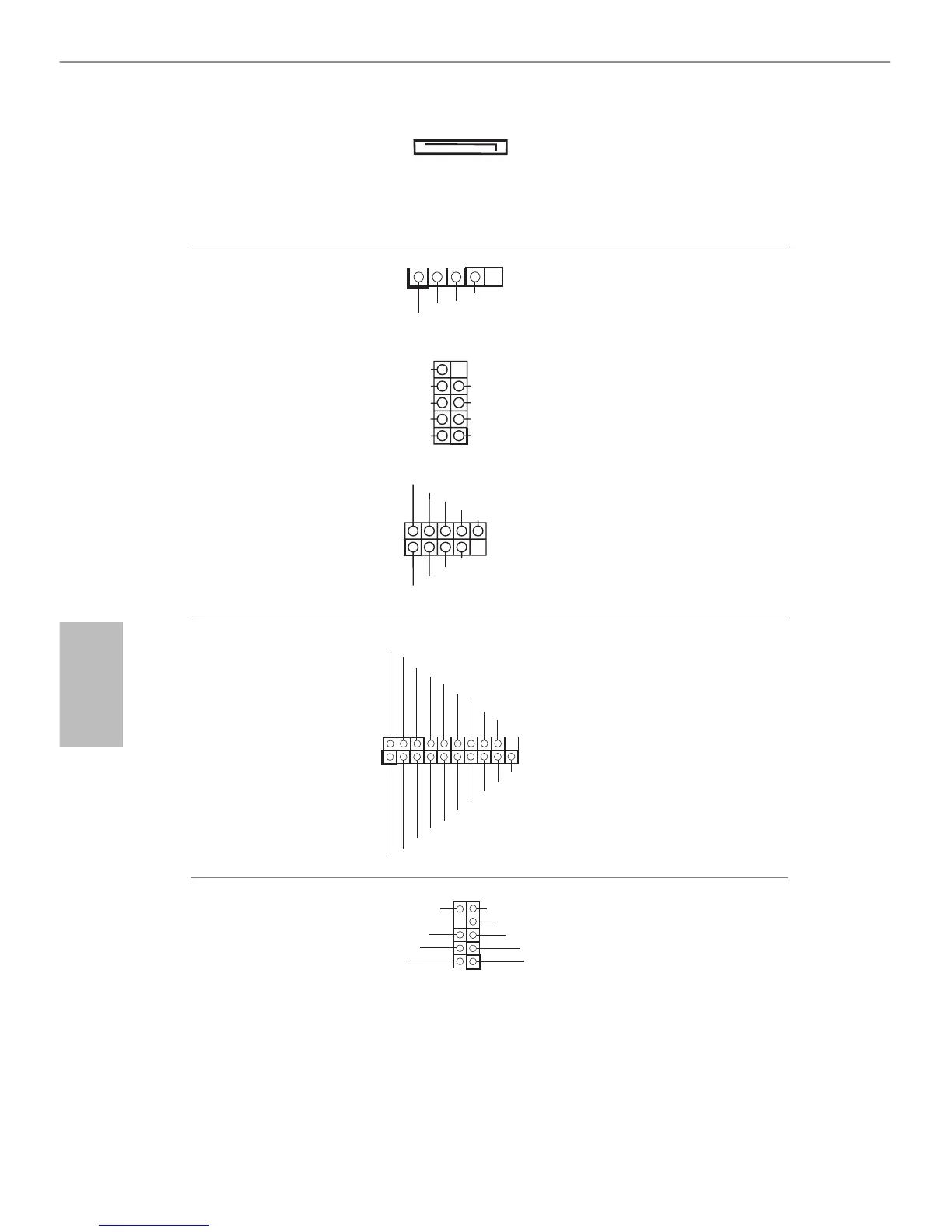

Conector de alimentação
SATA
(SATA_POW1)
(consultar p.1, N.º 9)
Ligue um cabo de
alimentação SATA.
Terminais USB 2,0
(USB6 de 5 pinos)
(consultar p.1, N.º 3)
(USB2_3 de 9 pinos)
(consultar p.1, N.º 20)
(USB4_5 de 9 pinos)
(consultar p.1, N.º 4)
Para além das duas portas
USB 2.0 no painel de
E/S, existe três terminal
nesta placa principal.
Suporte USB 3.0
(USB3_5_6 de 19 pinos)
(ver p.1, N.º 5)
Além de dois portas USB
3.0 no painel I/O, existe
uma plataforma nesta
placa-mãe. Cada suporte
USB 3.0 pode ter duas
portas.
*USB3_4_5 é
compartilhado com
USB4_5.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 24)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
