91
Português
H110TM-ITX

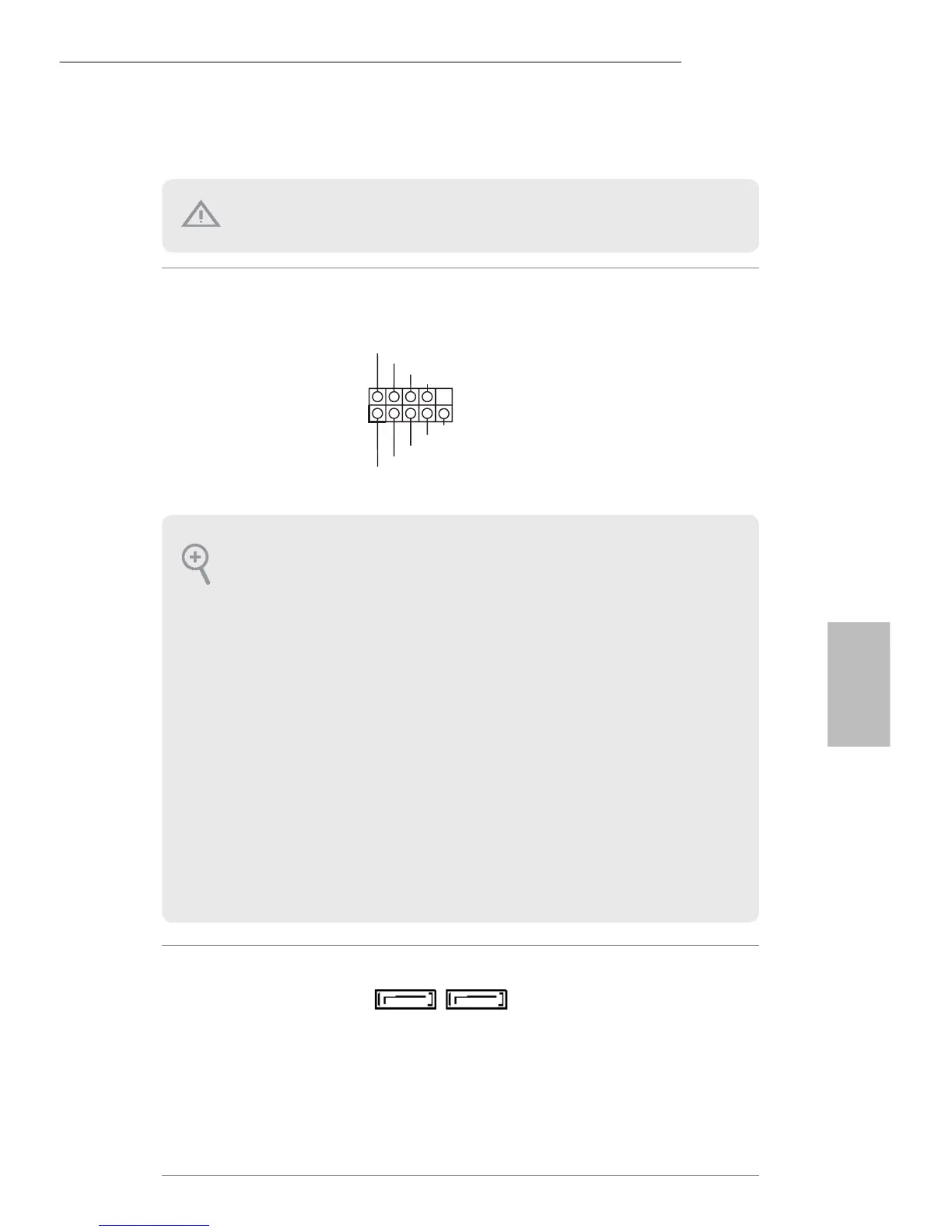

1.4 Terminais e conectores integrados
Terminal do painel de
sistema
(PAINEL1 de 9 pinos)
(consultar p.1, N.º 11)
Ligue o botão de
alimentação, o botão de
reposição e o indicador
do estado do sistema no
chassis a este terminal de
acordo com a descrição
abaixo. Tenha em atenção
os pinos positivos e
negativos antes de ligar os
cabos.
Conectores ATA3 de série
(SATA3_0:
consultar p.1, N.º 7)
(SATA3_1:
consultar p.1, N.º 8)
Estes dois conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (Botão de alimentação):
Ligue ao botão de alimentação no painel frontal do chassis. Pode congurar a forma para
desligar o seu sistema através do botão de alimentação.
RESET (Botão de reposição):
Ligue ao botão de reposição no painel frontal do chassis. Prima o botão de reposição para
reiniciar o computador caso este bloqueie e não seja possível reiniciar normalmente.
PLED (LED de alimentação do sistema):
Ligue ao indicador do estado da alimentação no painel frontal do chassis. O LED cará acesso
quando o sistema estiver em funcionamento. O LED cará intermitente quando o sistema esti-
ver nos estados de suspensão S1/S3. O LED cará desligado quando o sistema estiver no estado
de suspensão S4 ou desligado (S5).
HDLED (LED de actividade do disco rígido):
Ligue ao LED de actividade do disco rígido no painel frontal do chassis. O LED cará acesso
quando o disco rígido estiver a ler ou a escrever dados.
O design do painel frontal poderá variar dependendo do chassis. Um módulo de painel frontal
consiste principalmente em um botão de alimentação, um botão de reposição, um LED de
alimentação, um LED de actividade do disco rígido, um altifalante, etc. Ao ligar o seu módulo
de painel frontal do chassis a este conector, certique-se de que os os e os pinos têm uma
correspondência exacta.
Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre
estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá
causar danos permanentes à placa principal.
SATA3_0 SATA3_1
