ASROCK H110TM-ITX User Manual

106
Türkçe
Türkçe

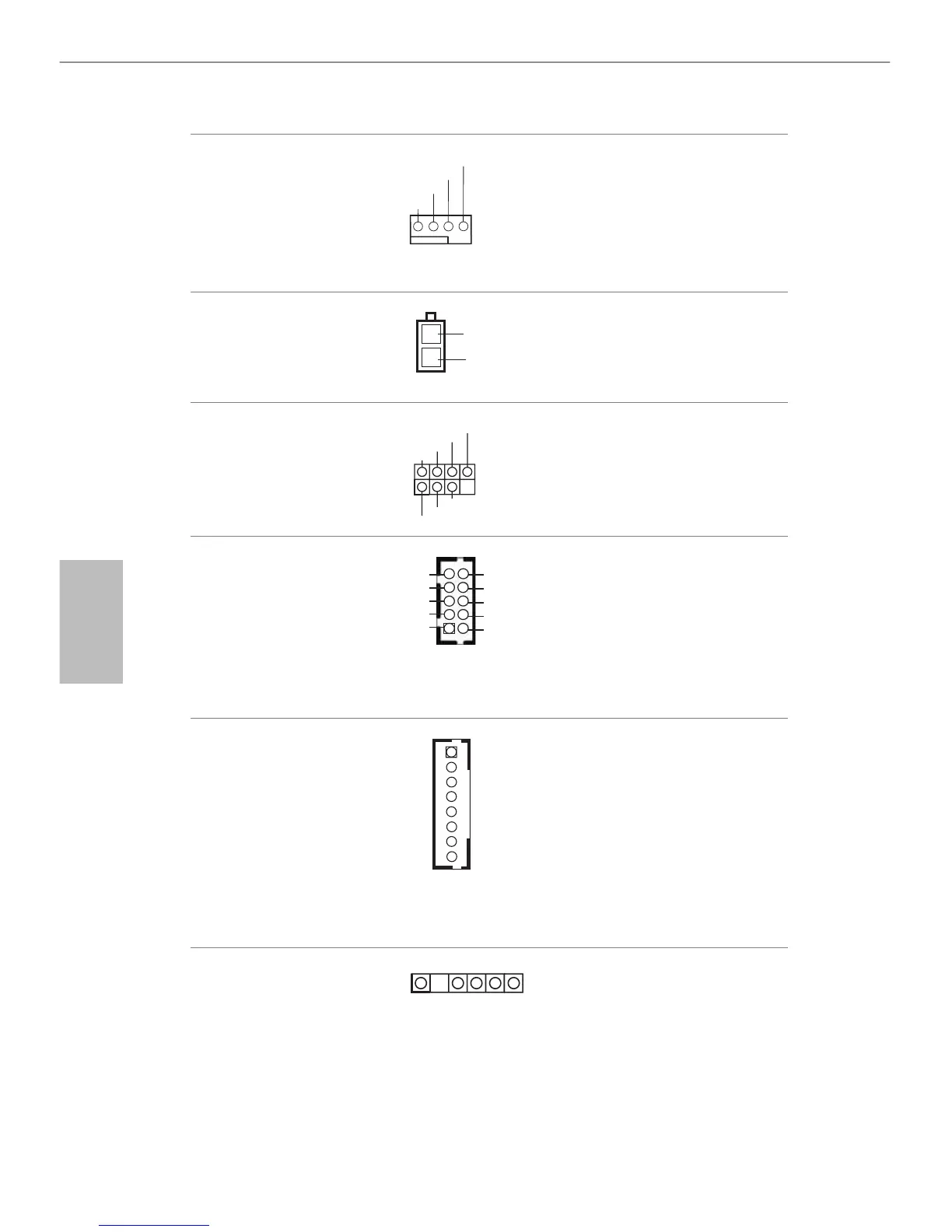

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 21)
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
Dahili Güç Kafası
(2-pinli ATX19V_IN1)
(bkz sf.1, No. 1)
Bu ana kart 2-pinli ATX
19V güç konektörü
sağlamaktadır.
Tüketici Kızılötesi
Modül Kafası
(7 pimli CIR1)
(bkz. sf.1, No. 12)
Bu kafa, uzaktan kumanda alıcısı
bağlamak için kullanılabilir.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 18)
(9-pin COM2)
(bkz. sf.1, No. 16)
Bu iki COM bağlantısı
seri bağlantı noktası
modüllerini destekler.
Arka Işık Kontrol Kafası
(8 pimli BLT_VOL1)
(bkz. sf.1, No. 17)
1: BKLT_EN
2: BKLT_PWR
3: BKLT_PWR
4: BKLT_PWR
5: GND
6: GND
7: Parlaklık_Yukarı
8: Parlaklık_Aşağı
Dijital MIC Kafası
(5 pimli DMIC1)
(bkz. sf.1, No. 25)
1: +5V
2: Pim yok
3: SPDIF_OUT/DMIC_CLK
4: GND
5: DMIC_DATA
6: +3,3V
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
1
RTS
CTS
GN
D
TXD
DC
D
DS
R
DTR
RX
D
1
NC
RI
+19V
GND
1
2
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
8
