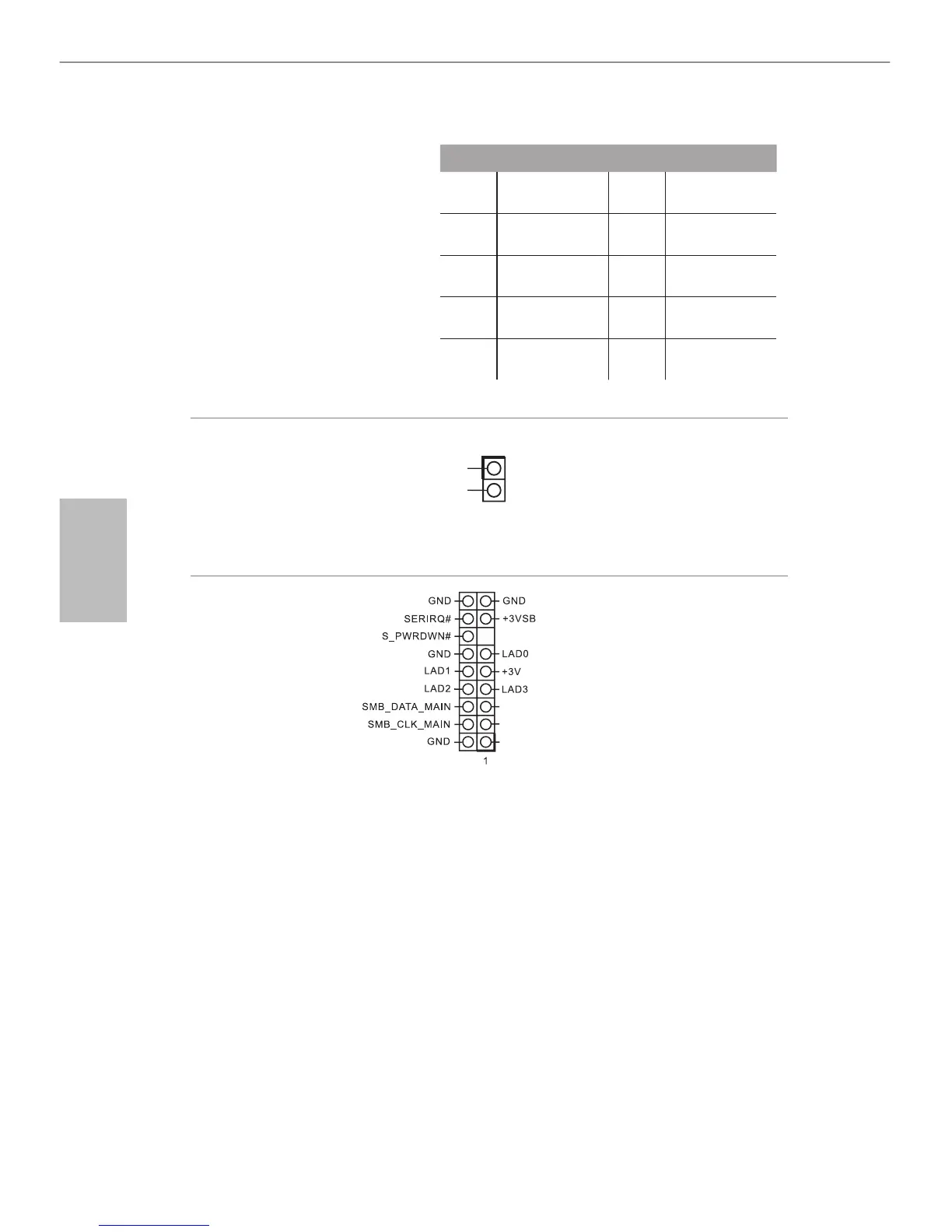

모니터 스위치 헤더
(2 핀 MONITOR_
SWITCH1)
(1 페이지 , 10 번 항목 참
조 )
이 헤더는 LVDS 패널 디
스플레이의 백라이트를
켜고 끄는 스위치를 연결
하는 데 사용될 수 있습
니다 .
TPM 헤더
(17 핀
TPMS1)
(1 페이지 , 22 번 항목 참
조 )
이 커넥터는 키 , 디지털 인증
서 , 암호 및 데이터를 안전하
게 보관할 수 있는 TPM(Trusted
Platform Module) 시스템을 지원
합니다 . TPM 시스템은 네트워
크 보안을 강화하고 , 디지털 신
원을 보호하며 플랫폼 무결성을
유지합니다 .
1
PWRDN
GND
PIN 신호 이름 PIN 신호 이름
16
EVEN_ 레인 0_
N
36
BKLT_PWR
(12V/19V)
17
EDID_GND
37
BKLT_PWR
(12V/19V)
18
LCD_VCC
(3.3V/5V/12V)
38
BKLT_PWR
(12V/19V)
19
LCD_VCC
(3.3V/5V/12V)
39
NC
20
LCD_VCC
(3.3V/5V/12V)
40
EDID_DATA
PCIRST#
FRAME
PCICLK
