ASROCK H110TM-ITX User Manual

130
日本語

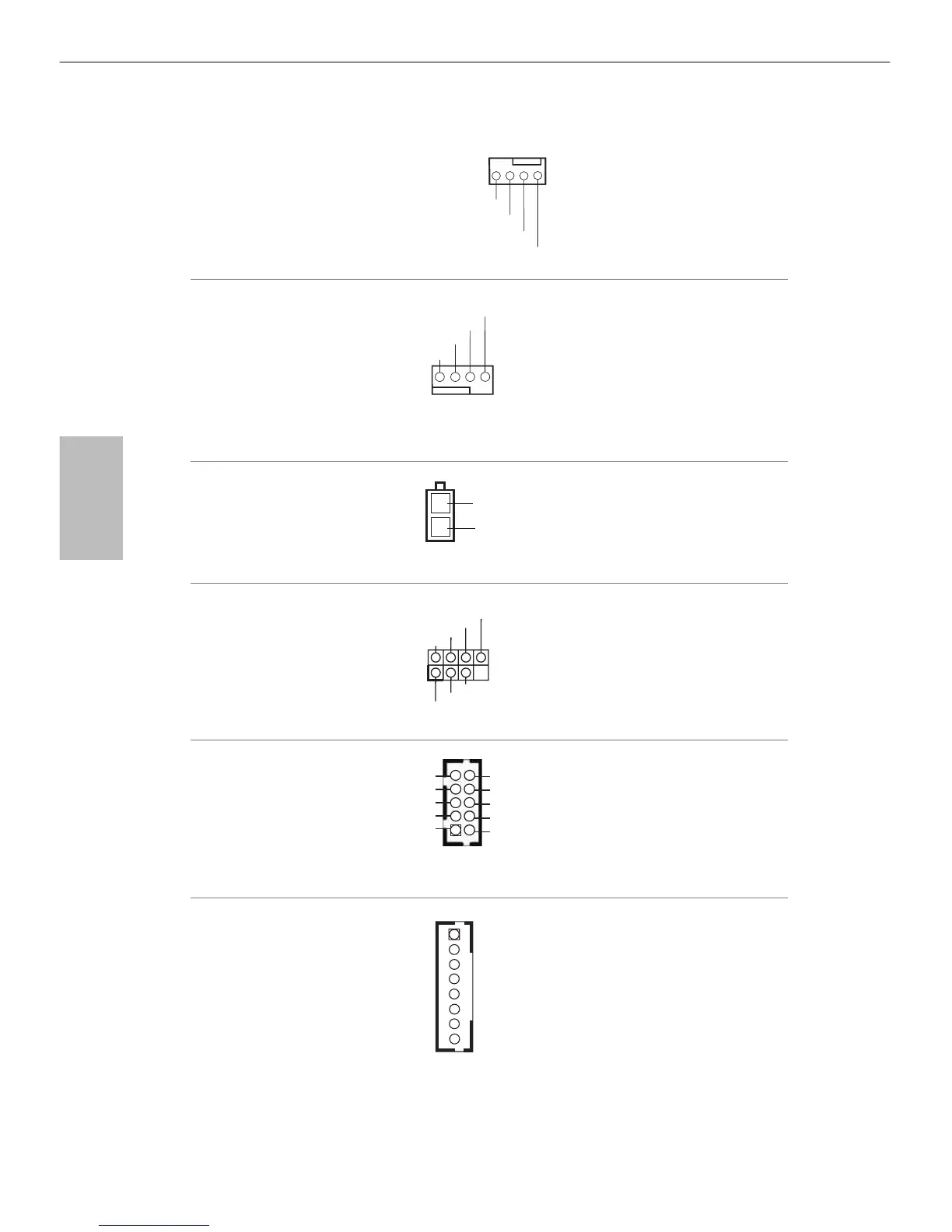

シャーシファンコネクタ
ー
（4 ピン CHA_FAN1）
（p.1、No. 6 参照）
ファン ケ ーブ ル はファン
コネクターに接続し、黒線
とアースピンを合わせて
くだ さい 。
CPU フ
ァンコネクター
（4 ピン CPU_FAN1）
（p.1、No. 21 参照）
このマザーボードは 4 ピ
ン CPUファン（ 静 音 ファン ）
コネクターを提供します。
3 ピンの CPU ファン を 接
続する場合には、ピン 1-3
に 接 続 してくだ さい 。
内部電源ヘッダー
（2 ピン ATX19V_IN1）
（p.1、No. 1 参照）
このマザーボードには 2
ピン ATX 19V 電源コネク
タが装備されています。
コンシューマー赤外線
モジュー ル ヘッダ ー
（7 ピン CIR1）
（p.
1、No. 12 参照）
このヘッダーを使用して、リモー
トコントローラレシーバーを接
続できます。
シリアルポートヘッダー
（9 ピン C
OM1）
（p.1、No. 18 参照）
（9 ピン COM2）
（p.1、No. 16 参照）
これら 2 つの COM ヘッ
ダーはシリアルポートモ
ジュールに対応します。
バックライトコントロ ー ル
ヘッダ ー
（8 ピン バ
ックラ イト _1）
（p.1、No. 17 参照）
1: バ ックラ イト _ 有効
2: バ ックラ イト _PWM
3: バ ックラ イト _ 電源
4: バ ックラ イト _ 電源
5: 接地
6: 接地
7: 輝度 _ アップ
8: 輝度 _ ダウン
1
GND
Learn-in
IRTX
+5VA
LED
+5VA
CIR input
RTS
CTS
GN
D
TXD
DCD
DS
R
DT
R
RX
D
1
NC
RI
+19V
GND
1
2
GND
FAN_VOLTAGE
CHA_FAN_SPEED
F
AN_SPEED_CONTROL
FAN_VOLTAGE
GND
CPU_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
1
8
