H110TM-ITX
1.3 跳線設定

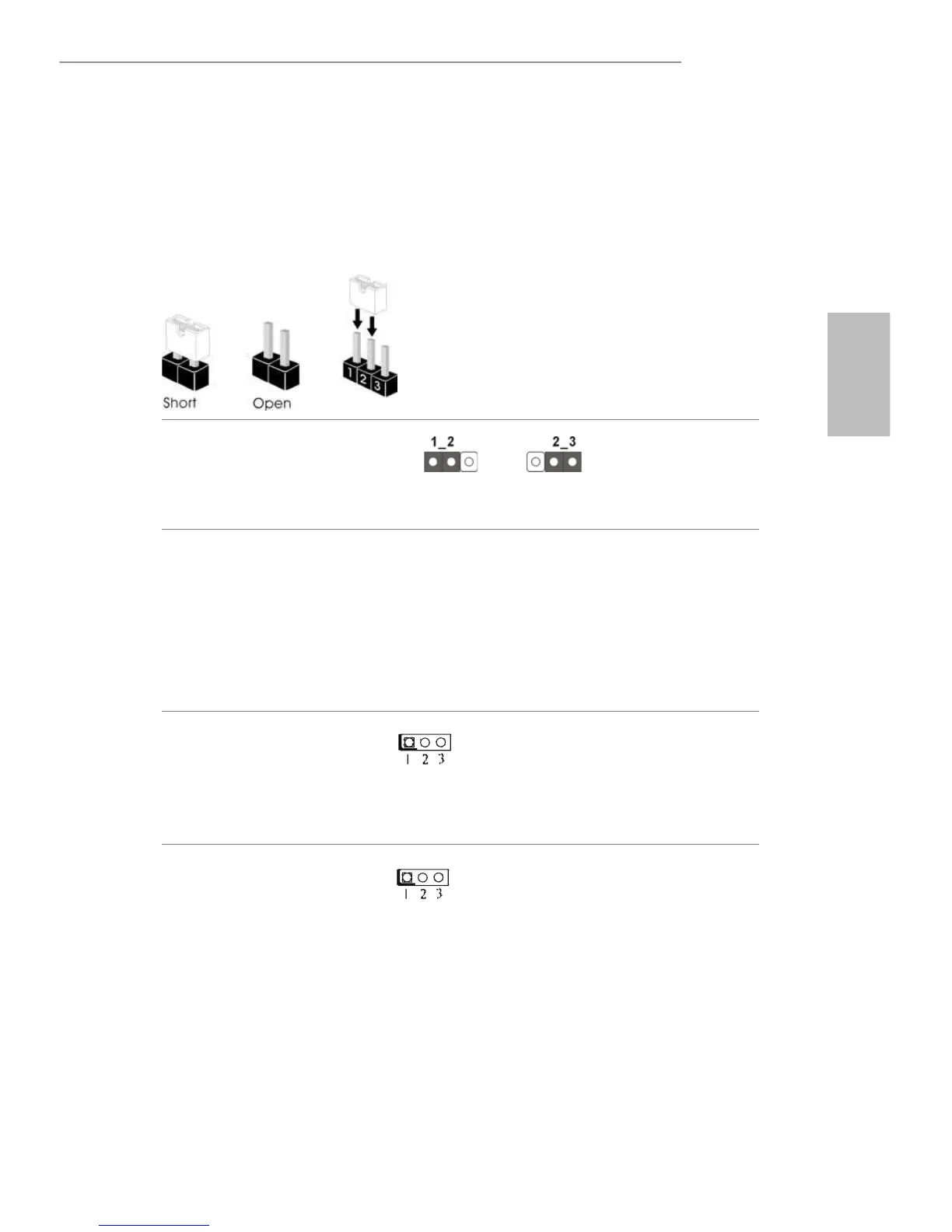

圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒
有跳線帽套在針腳上，該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套
在 pin1 及 pin2 時，這兩個針腳皆為「短路」。
清除 CMOS 跳線
(CLRCMOS1)
( 請參閱第 1 頁，編號 2)
您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預
設設定，請先關閉電腦電源，再拔下電源供應器的電源線。在等待 15 秒後，
請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過，請不要在
更新 BIOS 後立即清除 CMOS。若您需在更新 BIOS 後立即清除 CMOS，則必
須先重新啟動系統，然後於進行清除 CMOS 動作前關機。請注意，只有在取
出 CMOS 電池時才會清除密碼、日期、時間及使用者預設設定檔。
背光電源跳線
(3-pin BKT_PWR1)
( 請參閱第 1 頁，編號
13）
1-2 : +19V
2-3 : +12V
面板電源跳線
(3-pin PNL_PWR1)
( 請參閱第
1 頁，編號
14)
1-2 : +3V
2-3 : +5V
清除 CMOS
預設
警告：
如果選擇的背光電源或面板電源高於面板的規格，可能損壞面板。
