1.3 Jumpereinstellung

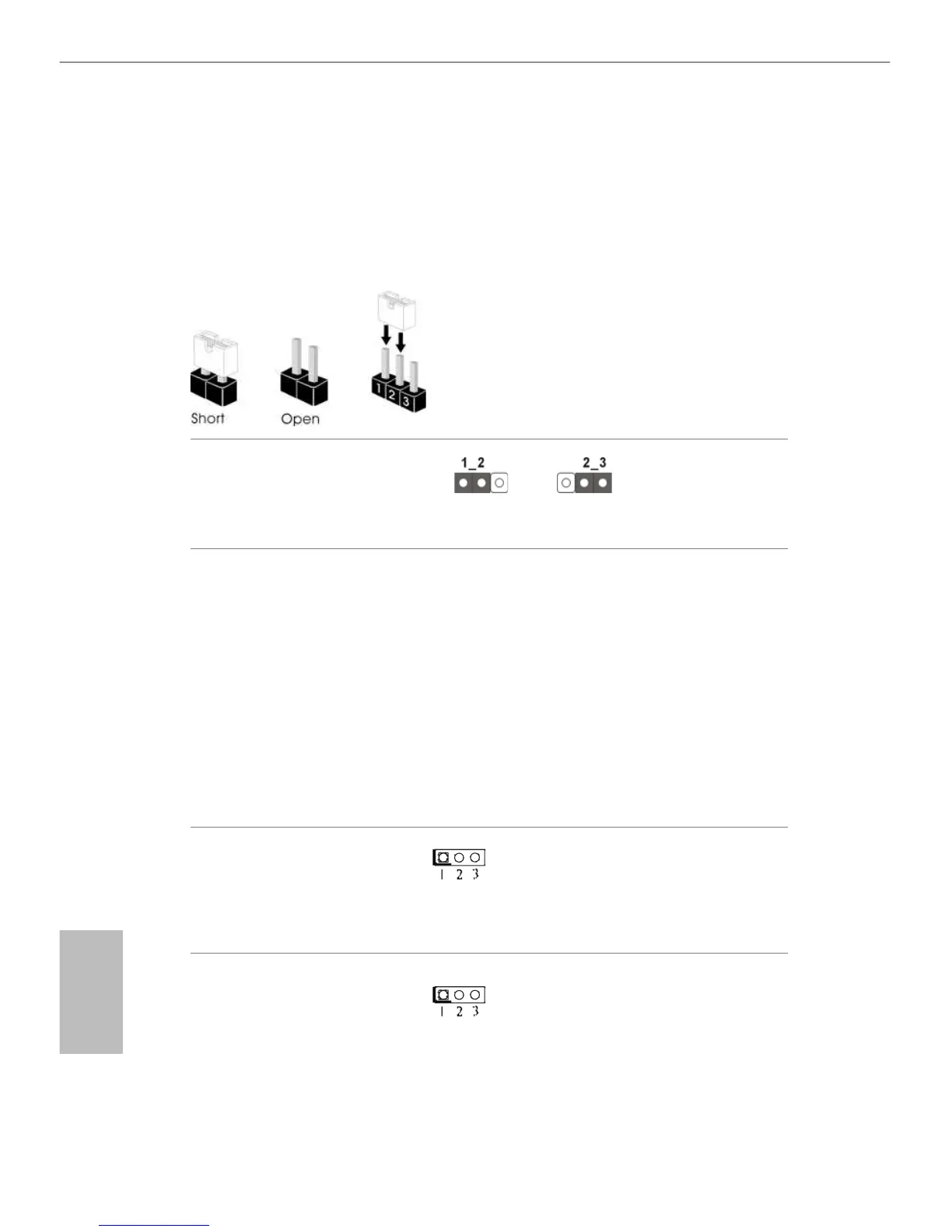

Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf
den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-
Kappe auf den Kontakten angebracht ist, ist der Jumper „oen“. Die Abbildung zeigt
einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind,
wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
CMOS-löschen-Jumper
(CLRCMOS1)
(siehe S. 1, Nr. 2)
CLRCMOS1 ermöglicht Ihnen die Löschung der Daten im CMOS. Zum Löschen
und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie
den Computer bitte ab und ziehen das Netzkabel aus der Steckdose. Warten Sie 15
Sekunde, schließen Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden
lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach
der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-
Aktualisierung löschen müssen, starten Sie das System zunächst; fahren Sie es dann
vor der CMOS-Löschung herunter. Bitte beachten Sie, dass Kennwort, Datum, Zeit
und Benutzerstandardprol nur gelöscht werden, wenn die CMOS-Batterie entfernt
wird.
Hintergrundbeleuchtungss
tromversorgung-Jumper
(3-polig, BKT_PWR1)
(siehe S. 1, Nr. 13)
1-2 : +19V
2-3 : +12V
Panelstromversorgung-
Jumper
(3-polig, PNL_PWR1)
(siehe S. 1, Nr. 14)
1-2 : +3V
2-3 : +5V
CMOS löschen
Standard
Warnung:
Wenn die ausgewählte Hintergrundbeleuchtungs- oder Panelleistung höher ist als die
Panelspezikationen, könnte das Panel beschädigt werden.
