ASROCK H110TM-ITX User Manual

44
Français
Français

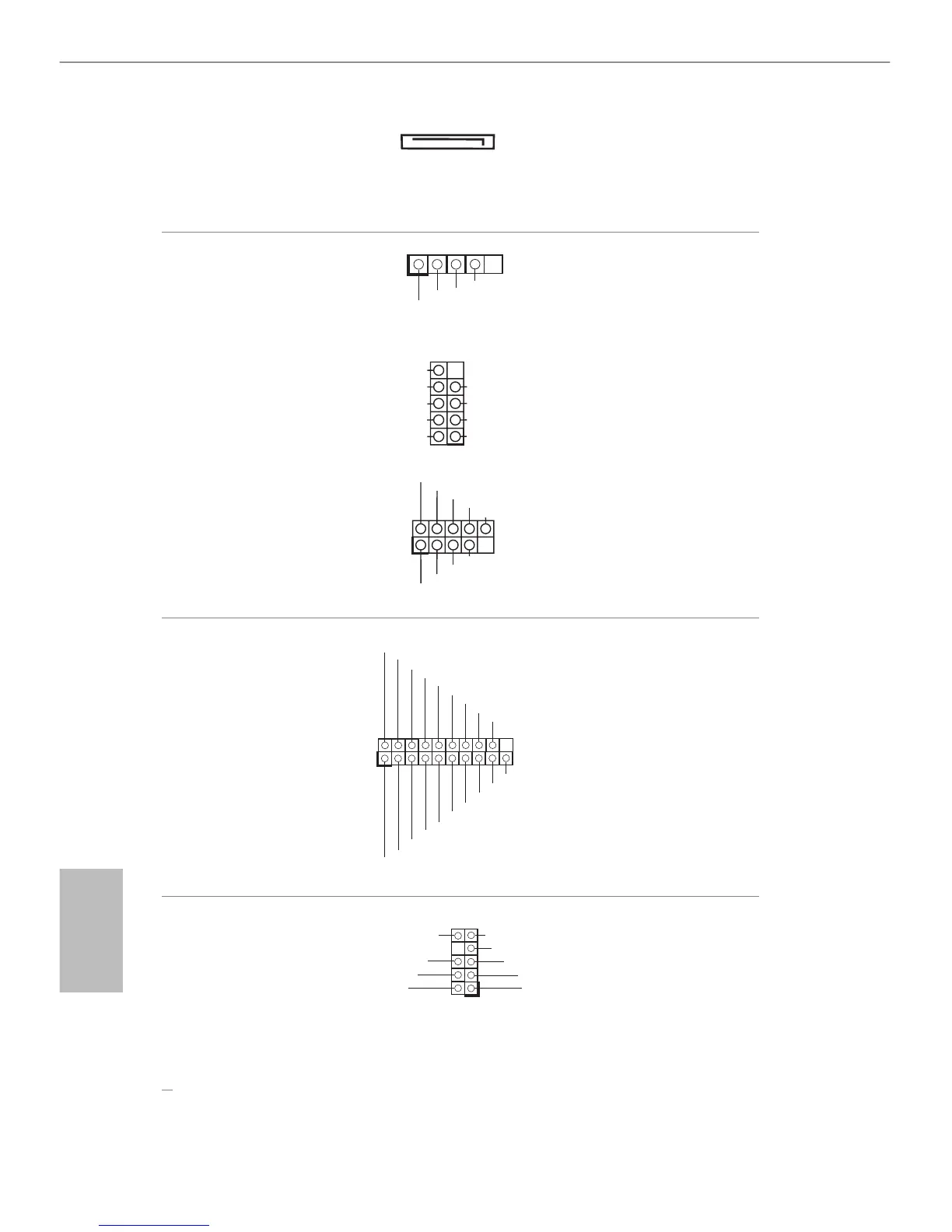

Connecteur SATA
(SATA_POW1)
(voir p.1, No. 9)
Veuillez brancher un câble
d'alimentation SATA.
Embases USB 2.0
(USB6 à 5 broches)
(voir p.1, No. 3)
(USB2_3 à 9 broches)
(voir p.1, No. 20)
(USB4_5 à 9 broches)
(voir p.1, No. 4)
A côté des deux ports
USB 2.0 par défaut sur le
panneau E/S, il y a trois
embases USB 2.0 sur cette
carte mère.
Embases USB 3.0
(USB3_5_6 à 19 broches)
(voir p.1, No. 5)
En plus des deux ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d’une embase
supplémentaire. Cette
embase USB 3.0 peut
prendre en charge deux
ports.
* USB3_4_5 est partagé
avec USB4_5.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 24)
Cette embase sert au
branchement des appareils
audio au panneau audio
frontal.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GN D
OUT2_R
MIC2_R
MIC2_L
OUT_RE
T
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
1
USB_PWR
P-
P+
GND
