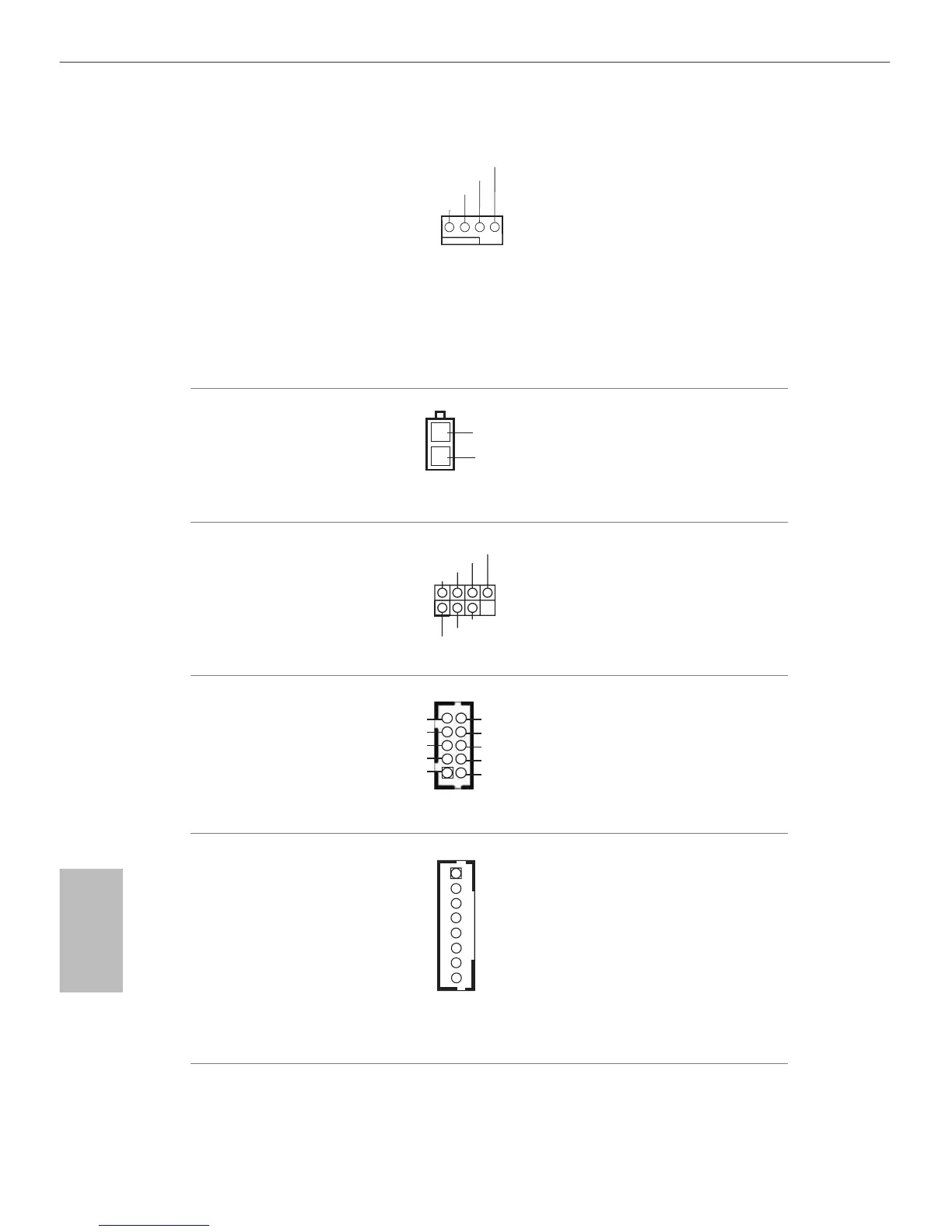

Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 21)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broch-
es. Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Fiche d’alimentation
interne
(ATX19V_IN1 2 broches)
(voir p.1, No. 1)
Cette carte mère pro-
pose un connecteur
d’alimentation ATX 19 V à
deux broches.
Infrarouge consommateur
Prise module
(CIR1 à 7 broches)
(voir p.1, No. 12)
Cette prise peut servir à brancher
le récepteur de la télécommande
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 18)
(COM2 à 9 broches)
(voir p.1, No. 16)
Ces deux connecteurs
COM prennent en charge
les modules à port série.
Prise de contrôle du
rétroéclairage
(BLT_VOL1 à 8 broches)
(voir p.1, No. 17)
1: BKLT_EN
2: BKLT_PWM
3:BKLT_PWR
4: BKLT_PWR
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
