ASROCK H110TM-ITX - Page 62

60
Italiano
Italiano
Header interruttore
monitor
(INTERRUTTORE1_
MONITOR a 2 pin)
(vedere pag. 1, n. 10)
Questo header è
utilizzabile per collegare un
interruttore che accenda/
spenga l'illuminazione del
display del pannello LVDS.

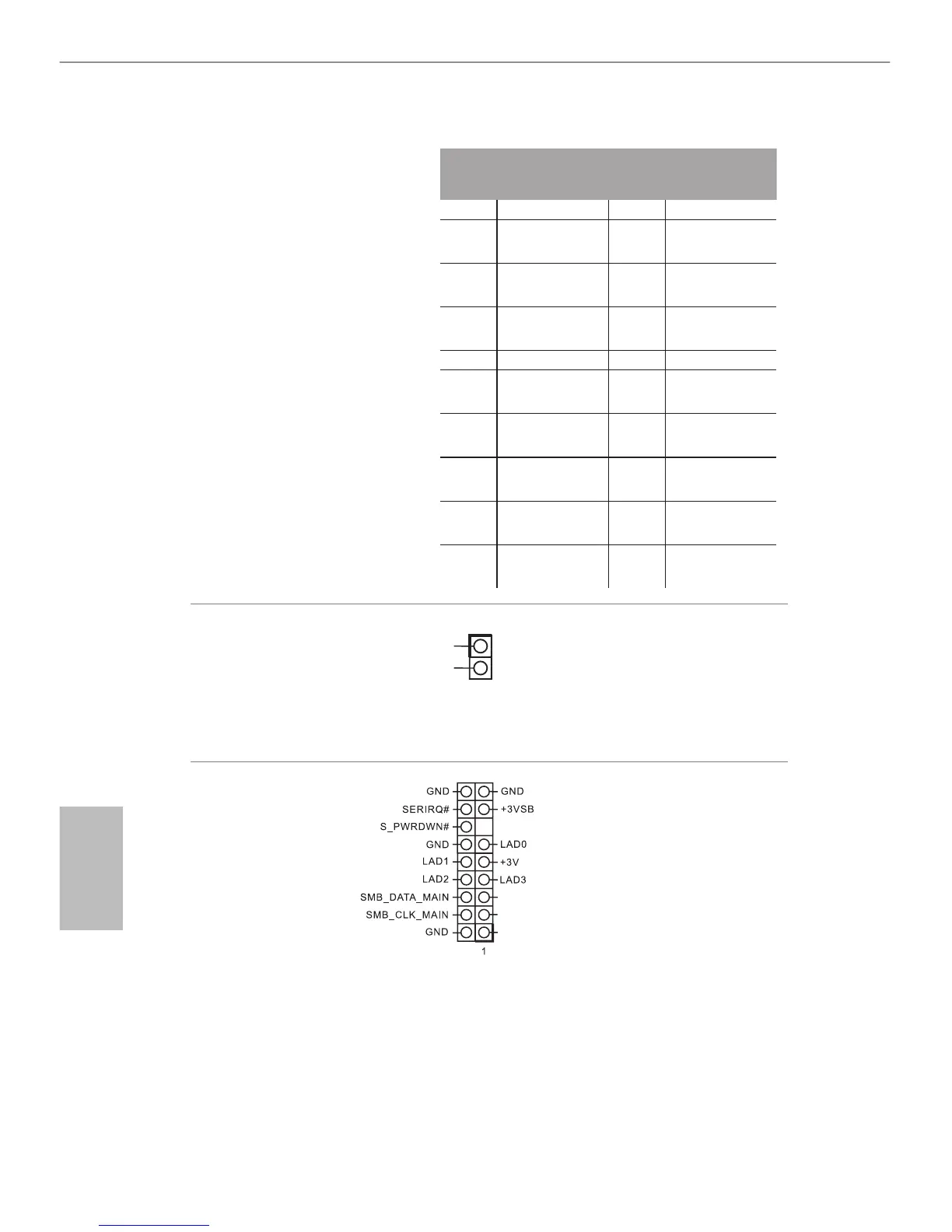

Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 22)
Questo connettore supporta il
sistema Trusted Platform Module
(TPM), che può archiviare in
modo sicuro chiavi, certicati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali e di
garantire l'integrità della piatta-
forma.
1
PWRDN
GND
PIN
Nome del
segnale
PIN
Nome del
segnale
11 EVEN_Lane2_P 31 EDID_CLK
12
EVEN_Lane2_
N
32 BKLT_ENABLE
13 EVEN_Lane1_P 33
BKLT_PWM_
DIM
14
EVEN_Lane1_
N
34 EVEN_CLK_P
15 EVEN_Lane0_P 35 EVEN_CLK_N
16
EVEN_Lane0_
N
36
BKLT_PWR
(12V/19V)
17 EDID_GND 37
BKLT_PWR
(12V/19V)
18
LCD_VCC
(3.3V/5V/12V)
38
BKLT_PWR
(12V/19V)
19
LCD_VCC
(3.3V/5V/12V)
39 NC
20
LCD_VCC
(3.3V/5V/12V)
40 EDID_DATA
PCIRST#
FRAME
PCICLK
