H110TM-ITX
1. El Audio de Alta Denición (HDA, en inglés) es compatible con el método de sensor de
conectores, sin embargo, el cable del panel del chasis deberá ser compatible con HDA para
que pueda funcionar correctamente. Siga las instrucciones que se indican en nuestro manual
y en el manual del chasis para instalar su sistema.
2. Si utiliza un panel de audio AC’97, colóquelo en el cabezal de audio del panel frontal siguien-
do los pasos que se describen a continuación:
A. Conecte Mic_IN (MIC) a MIC2_L.
B. Conecte Audio_R (RIN) a OUT2_R y Audio_L (LIN) a OUT2_L.
C. Conecte Ground (Conexión a tierra) (GND) a Ground (GND).
D. MIC_RET y OUT_RET se utilizan únicamente con el panel de audio HD. No es necesario
que los conecte en el panel de audio AC’97.
E. Para activar el micrófono frontal, vaya a la cha “micrófono frontal” (FrontMic) en el
panel de control de Realtek y ajuste el “Volumen de grabación” (Recording Volume).

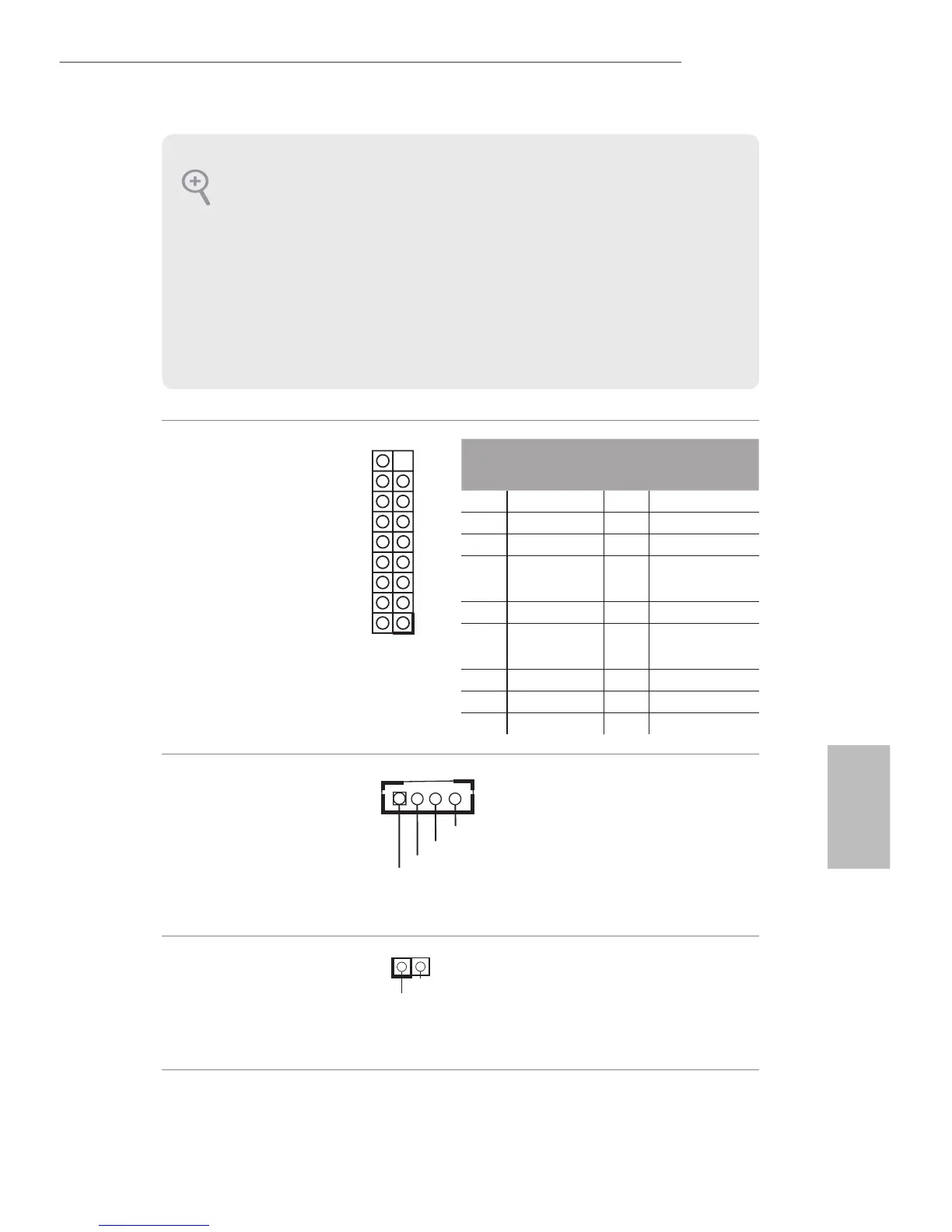

Envolvente analógico
Base de conexiones de
audio
(HD_AUDIO2 de 17
pines)
(consulte la página 1, nº
28)
Salida AMP de audio de 3
W
Base de conexiones del
amplicador de graves
(SPEAKER1 de 4 pines)
(consulte la pág.1, N.º 27)
Conecte el altavoz del
chasis a este cabezal.
Conector de salida SPDIF
(HDMI_SPDIF1 de 2
pines)
(consulte la pág.1, N.º 26)
Conecte el conector Salida
SPDIF de una tarjeta VGA
HDMI a este cabezal con
un cable.
PIN
Nombre de
señal
PIN
Nombre de
señal
18 DETECCIÓN 17 REFERENCIA
16 LFE 15 A_TIERRA
14 A_TIERRA 13 Centro
12
Env_Trasero_
D
11 A_TIERRA
10 A_TIERRA 9 Env_Trasero_I
8
Env_Lateral_
D
7 A_TIERRA
6 A_TIERRA 5 Env_Lateral_I
4 Frontal_D 3 A_TIERRA
2 A_TIERRA 1 Frontal_I
Front_L+
