H110TM-ITX

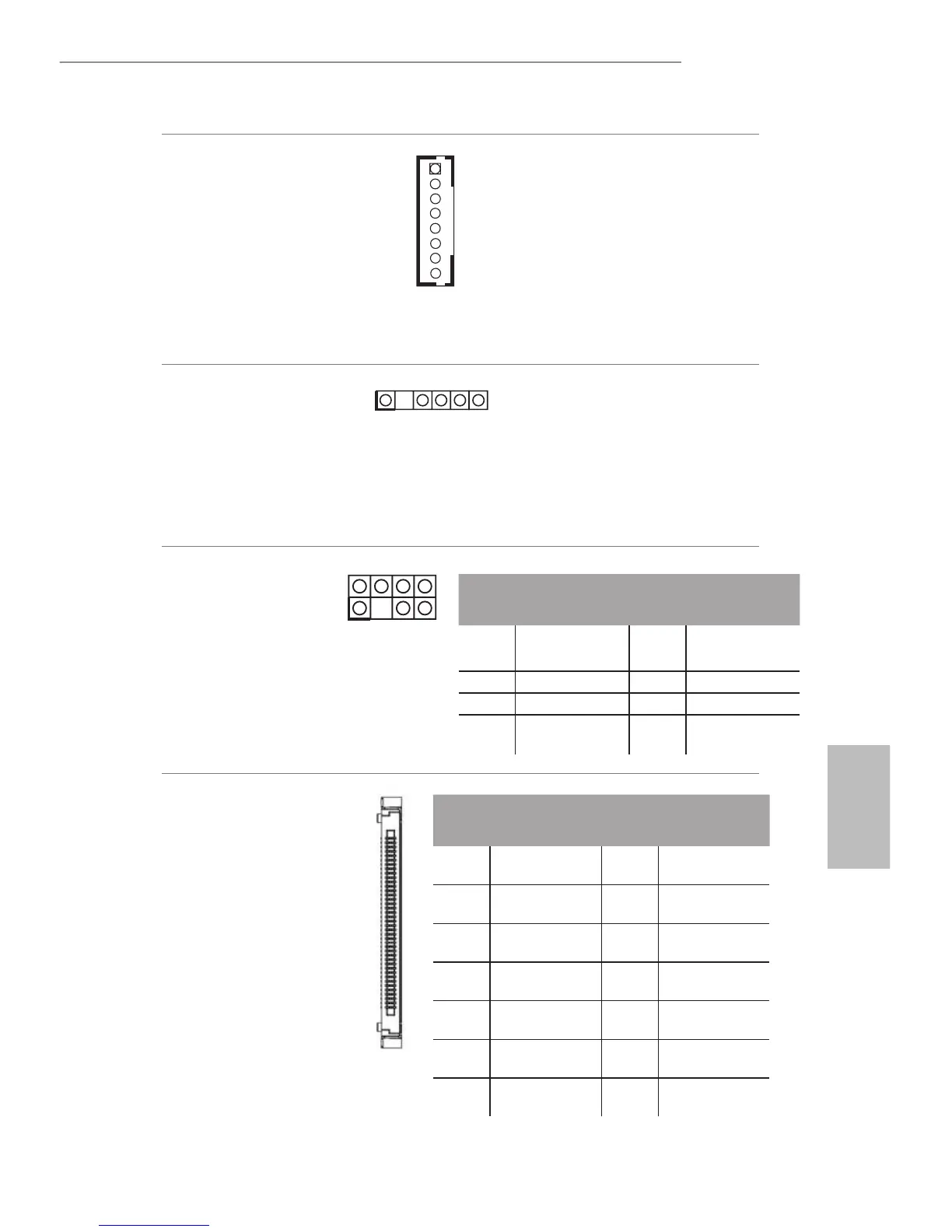

Base de conexiones para la
retroiluminación
(BLT_VOL1 de 8 pines)
(consulte la pág.1, N.º 17)
1: RETROILU_EN
2: RETROILU_PWM
3: RETROILU_ALIM
4: RETROILU_ALIM
5: TIERRA
6: TIERRA
7: Subir_Brillo
8: Bajar_Brillo
Base de conexiones del
micrófono digital
(DMIC1 de 5 pines)
(consulte la pág.1, N.º 25)
1: +5V
2: Sin pin
3: SPDIF_OUT/DMIC_CLK
4: TIERRA
5: DMIC_DATA
6: +3,3V
PC con cine en casa
Base de conexiones
(HTPC1 de 7 pines)
(consulte la pág.1, N.º 23)
Conector del panel LVDS
(LVDS1 de 40 pines)
(consulte la pág.1, N.º 15)
PIN
Nombre de
señal
PIN
Nombre de
señal
1
IMPAR_Línea3_
P
21 NC
2
IMPAR_Línea3_
N
22
EDID_3,3V
3
IMPAR_Línea2_
P
23
LCD_TIERRA
4
IMPAR_Línea2_
N
24
LCD_TIERRA
5
IMPAR_Línea1_
P
25
LCD_TIERRA
6
IMPAR_Línea1_
N
26
IMPAR_RELOJ_
P
7
IMPAR_Línea0_
P
27
IMPAR_RELOJ_
N
1
40
1
PIN
Nombre de
señal
PIN
Nombre de
señal
8 CEC HDMI 7
#Botón_
Alimentación
6 SMB_DATA 5 Espera 3,3 V
4 SMB_RELOJ 3 Sin pin
2 TIERRA 1
LED de
grabación
1
2
7
8
1
8
