106
한 국 어

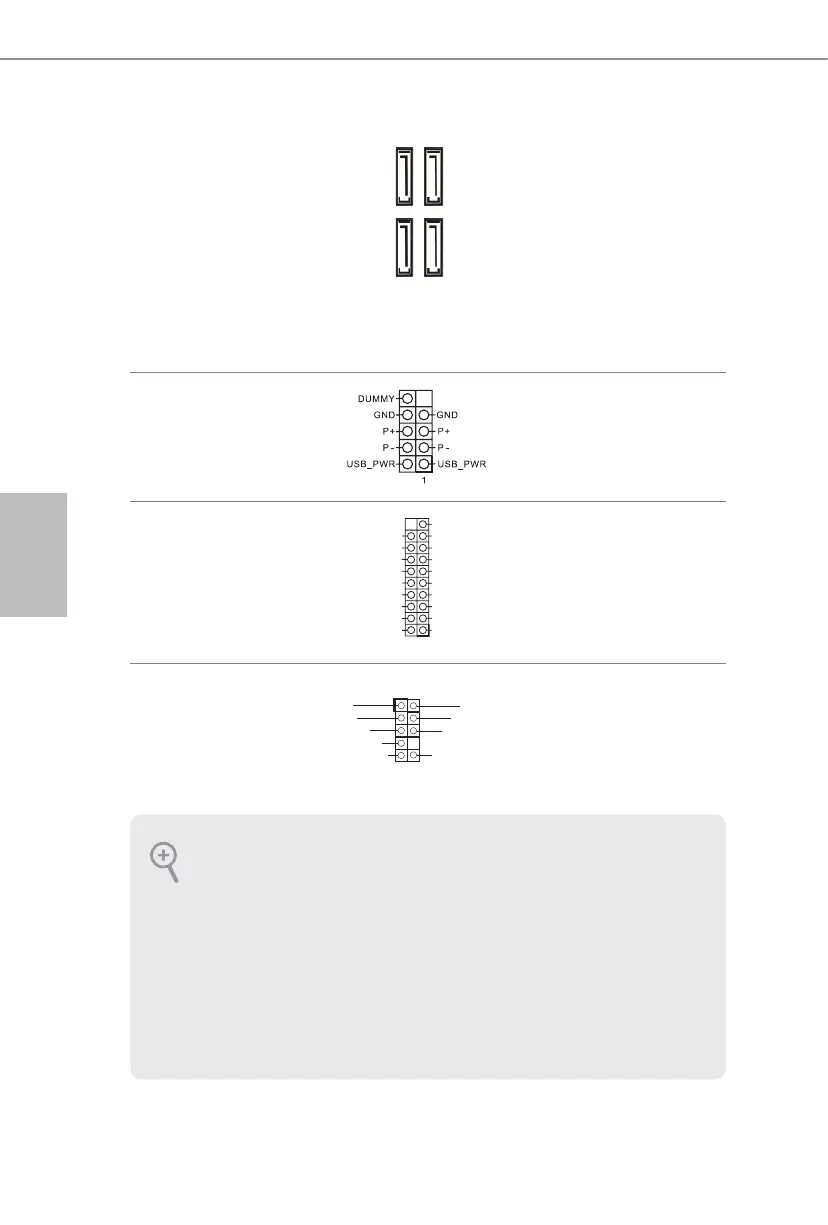

시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 10 번 항목 참조 )
(SATA3_1:
1 페이지 , 9 번 항목 참조 )
(SATA3_2:
1 페이지 , 12 번 항목 참조 )
(SATA3_3:
1 페이지 , 11 번 항목 참조 )
SATA3_3
SATA3_2
SATA3_1
SATA3_0
이들 네 개의 SATA3 커넥터는
최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블을
지원합니다 .
* SATA- 타입 M.2 장치에서
M2_1 을 사용 중이면 ,
SATA3_0 이 비활성화됩니다 .
USB 2.0 헤더
(9 핀 USB_3_4)
(1 페이지 , 14번 항목 참조)
이 마더보드에는 하나의
USB2.0 헤더가 있습니다 .
이 USB 2.0 헤더는 포트 두
개를 지원할 수 있습니다 .
USB 3.2 Gen1 헤더
(19 핀 USB3_3_4)
(1 페이지 , 8 번 항목 참조 )
1
IntA_PB_D+
Dummy
IntA_PB_D-
GND
IntA_PB_SSTX+
GND
IntA_PB_SSTX-
IntA_PB_SSRX+
IntA_PB_SSRX-
VbusVbus
Vbus
IntA_PA_SSRX-
IntA_PA_SSRX+
GND
IntA_PA_SSTX-
IntA_PA_SSTX+
GND
IntA_PA_D-
IntA_PA_D+
이 마더보드에는 하나의
헤더가 있습니다. 이 USB 3.2
Gen1 헤더는 포트 2 개를
지원할 수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 17번 항목 참조)
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
이 헤더는 오디오 장치를 전면
오디오 패널에 연결하는 데
사용됩니다 .
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가
HDA 를 지원해야 합니다. 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시스템을
설치하십시오 .
2.
AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에
설치하십시오 :
A. Mic_IN (MIC) 를 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결합니다.
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . AC’97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording
Volume( 녹음 볼륨 )”을 조정합니다 .
