ASROCK H81M-ITX/WiFi User Manual

103
한 국 어
H81M-ITX/WiFi

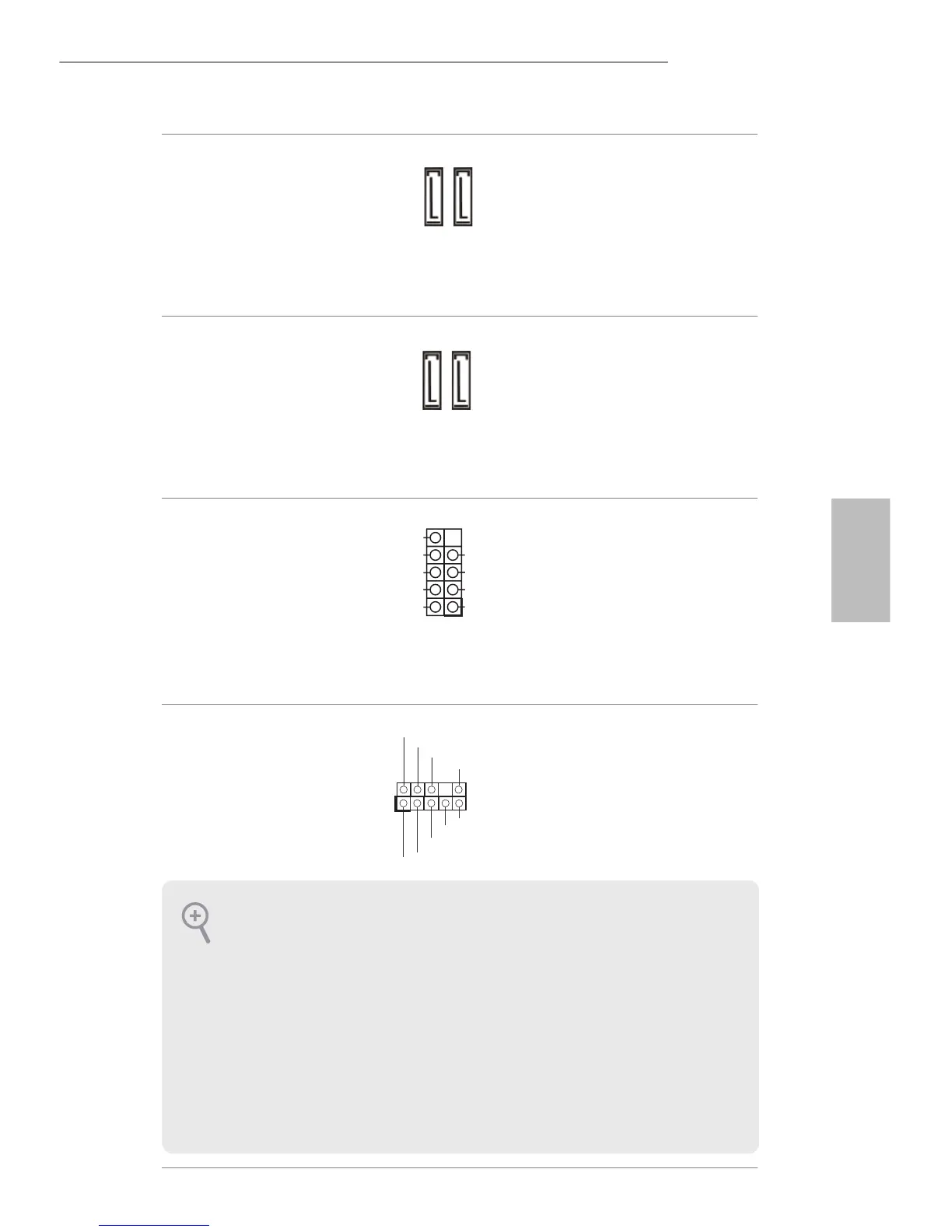

시리얼 ATA2 커넥터
(SATA_2:
1 페이지 , 13 번 항목 참조 )
(SATA_3:
1 페이지 , 14 번 항목 참조 )
이들 두 개의 SATA2 커
넥터는 최대 3.0 Gb/s 데
이터 전송 속도를 제공
하는 내부 저장 장치용
SATA 데이터 케이블을
지원합니다 .
시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 11 번 항목 참조 )
(SATA3_1:
1 페이지 , 12 번 항목 참조 )
이들 두 개의 SATA3 커
넥터는 최대 6.0 Gb/s 데
이터 전송 속도를 제공
하는 내부 저장 장치용
SATA 데이터 케이블을
지원합니다 .
USB 2.0 헤더
(9 핀 USB_4_5)
(1페이지, 10번 항목 참조)
(9 핀 USB_6_7)
(1 페이지 , 8 번 항목 참조 )
I/O 패널에 USB 2.0 포
트 네 개가 탑재되어 있
을 뿐 아니라 마더보드
에 헤더 두 개가 탑재되
어 있습니다 . 각 USB 2.0
헤더는 포트 두 개를 지
원할 수 있습니다 .
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1페이지, 15번 항목 참조)
이 헤더는 오디오 장치
를 전면 오디오 패널에
연결하는 데 사용됩니
다 .
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_1
SATA3_0
SATA_3
SATA_2
DUMMY
GND GND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
1.
고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어
가 HDA 를 지원해야 합니다 . 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시
스템을 설치하십시오 .
2.
ACí 97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오
헤더에 설치하십시오 :
A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 .
B. Audio_R (RIN) 을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결
합니다 .
C. 접지 (GND) 를 접지 (GND) 에 연결합니다 .
D. MIC_RET 및 OUT_RET 는 HD 오디오 패널에만 사용됩니다 . ACí 97 오디오
패널용으로 연결할 필요가 없습니다 .
E. 전면 마이크를 활성화하려면 Realtek 제어판에서 ì FrontMicî 탭으로 가서
ì Recording Volume( 녹음 볼륨 )î 을 조정합니다 .
