ASROCK H81M-ITX/WiFi User Manual

104
한 국 어

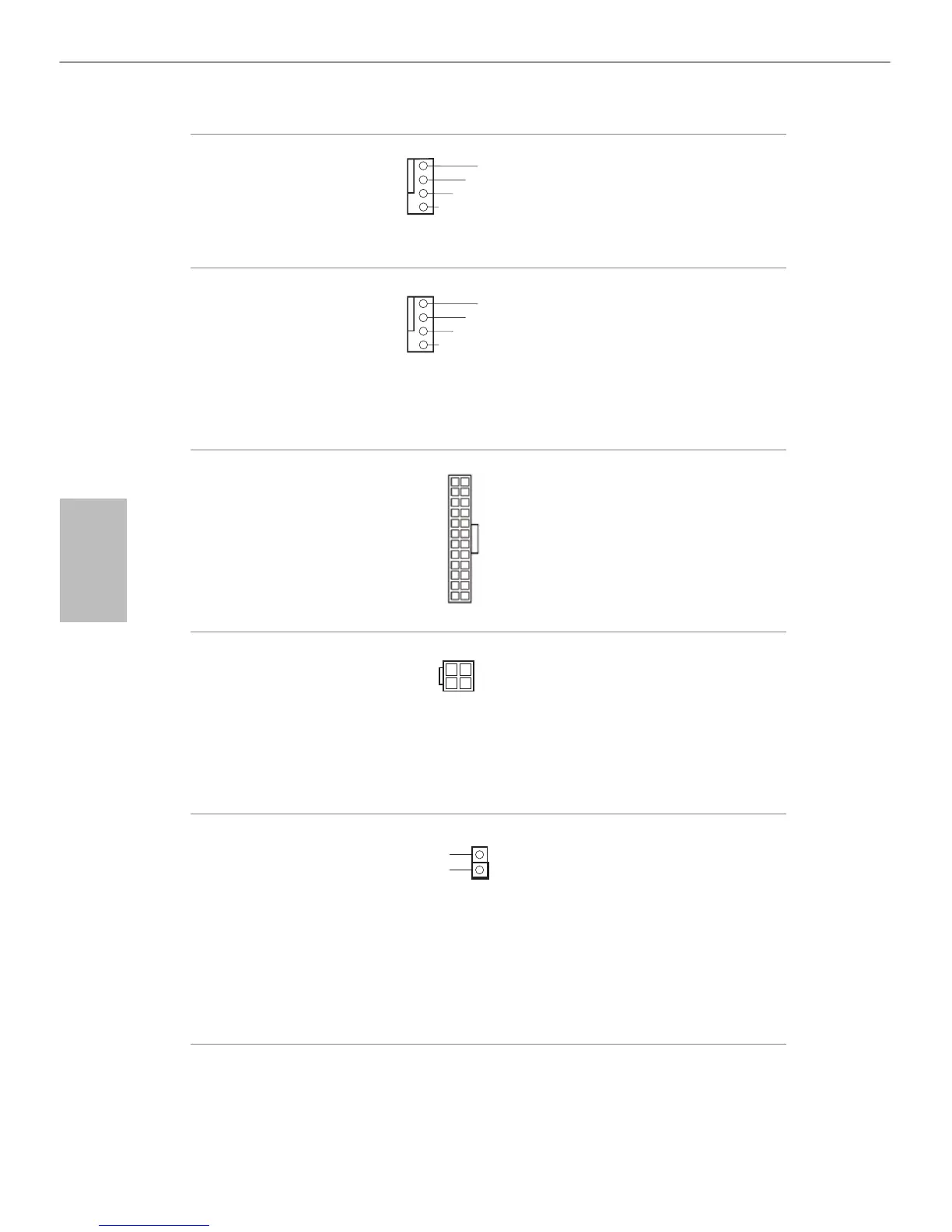

섀시 팬 커넥터
(4 핀 CHA_FAN1)
(1페이지, 16 번 항목 참조)
팬 케이블을 팬 커넥터
에 연결하고 검은색 와
이어를 접지핀에 연결하
십시오 .
CPU 팬 커넥터
(4 핀 CPU_FAN1)
(1 페이지 , 1 번 항목 참조 )
이 마더보드에는 4 핀
CPU 팬 ( 저소음 팬 ) 커
넥터가 탑재되어 있습니
다 . 3 핀 CPU 팬을 연결
하려는 경우 핀 1-3 에 연
결하십시오 .
ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 6 번 항목 참조 )
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20 핀
ATX 전원공급장치를 사
용하려면 핀 1 과 핀 13
을 따라 연결하십시오 .
ATX 12V 전원 커넥터
(4 핀 ATX12V1)
(1 페이지 , 2 번 항목 참조 )
ATX 12V 플러그가 달린
전원 공급장치를 이 커
넥터에연결해 야 충분한
전력을 공급할 수 있습
니다 . 그러지 않을 경우
전원을 켤 수 없습니다 .
섀시 침입 헤더
(2 핀 CI1)
(1 페이지 , 5 번 항목 참조 )
이 마더보드는 섀시 커
버가 제거될 경우 이를
감지하는 케이스 열림 감
지 기능을 지원합니다 .
이 기능을 사용하려면
섀시 침입 감지 설계가
적용된 섀시를 사용해야
합니다 .
12
1
24
13
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
3
2
1
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
3
2
1
1
Signal
GND
