121
簡体中文
H81M-ITX/WiFi
1.4 板载接脚和接口

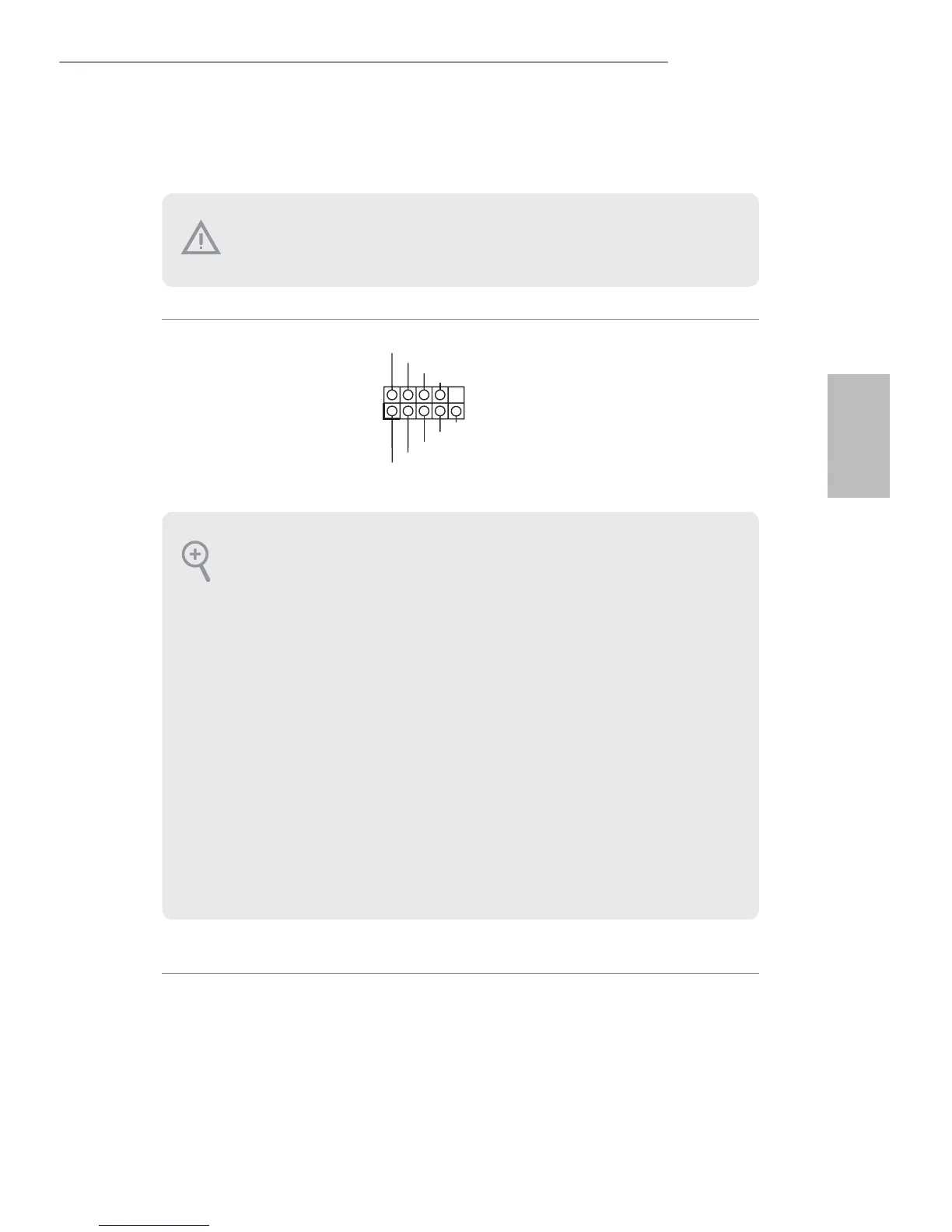

系统面板接脚
(9 针 PANEL1)
( 见第 1 页，第 9 个）
按照下面的针脚分配，将
机箱上的电源开关、重置
开关和系统状态指示灯
连接到此接脚。在连接线
缆前请记下正负针脚。
PWRBTN ( 电源开关 ):
连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。
RESET ( 重置开关 ):
连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重
置开关重新启动计算机。
PLED（系统电源 LED）：
连接到机箱前面板上的状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/
S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。
HDLED（硬盘活动指示灯）：
连接到机箱前面板上的硬盘活动 LED 指示灯。硬盘正在读取或写入数据时，此
LED 亮起。
前面板设计根据机箱不同而有所差异。前面板模块主要包括电源开关、重置开关、
电源 LED、硬盘活动 LED 指示灯、扬声器等。将机箱前面板模块连接到此接脚时，
确保连线分配和针脚分配正确匹配。
板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到
这些接脚和接口上将会对主板造成永久性损坏。
GND
