簡体中文

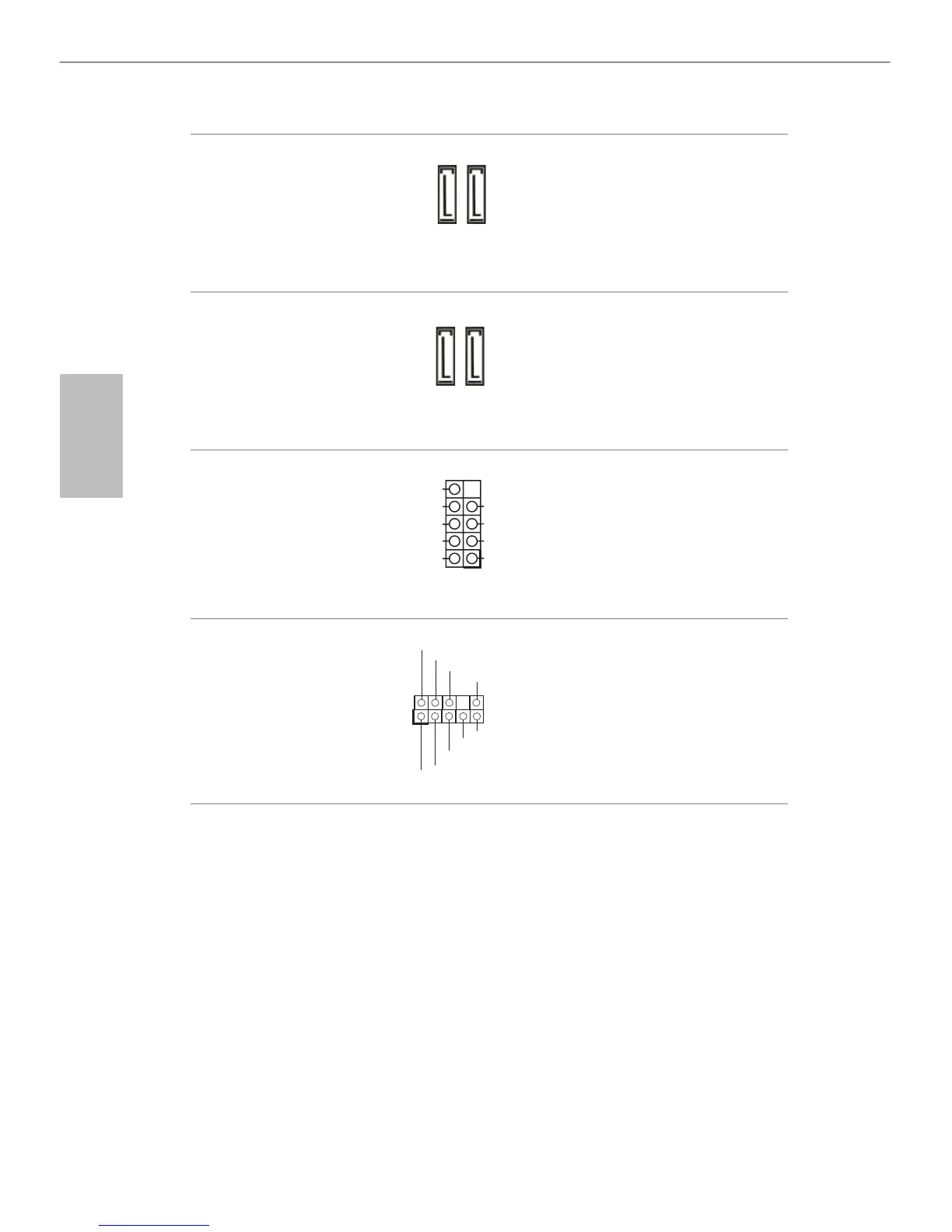

SATA2 接口
(SATA_2:
见第 1 页， 第 13 个）
(SATA_3:
见第 1 页， 第 14 个）
这两个 SATA2 接口支持
最高 3.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
SATA3 接口
(SATA3_0:
见第 1 页， 第 11 个）
(SATA3_1:
见第 1 页， 第 12 个）
这两个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(9 针 USB_4_5)
（见第 1 页，第 10 个）
(9 针 USB_6_7)
（见第 1 页，第 8 个）
除 I/O 面板上的四个
USB 2.0 端口外，此主板
上还有两个接脚。這个
USB 2.0 接脚可以支持两
个端口。
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 15 个）
此接脚用于将音频设备
连接到前音频面板。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_1
SATA3_0
SATA_3
SATA_2
DUMMY
GND GND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
