131
繁體中文
H81M-ITX/WiFi
1.4 板載標頭及接頭

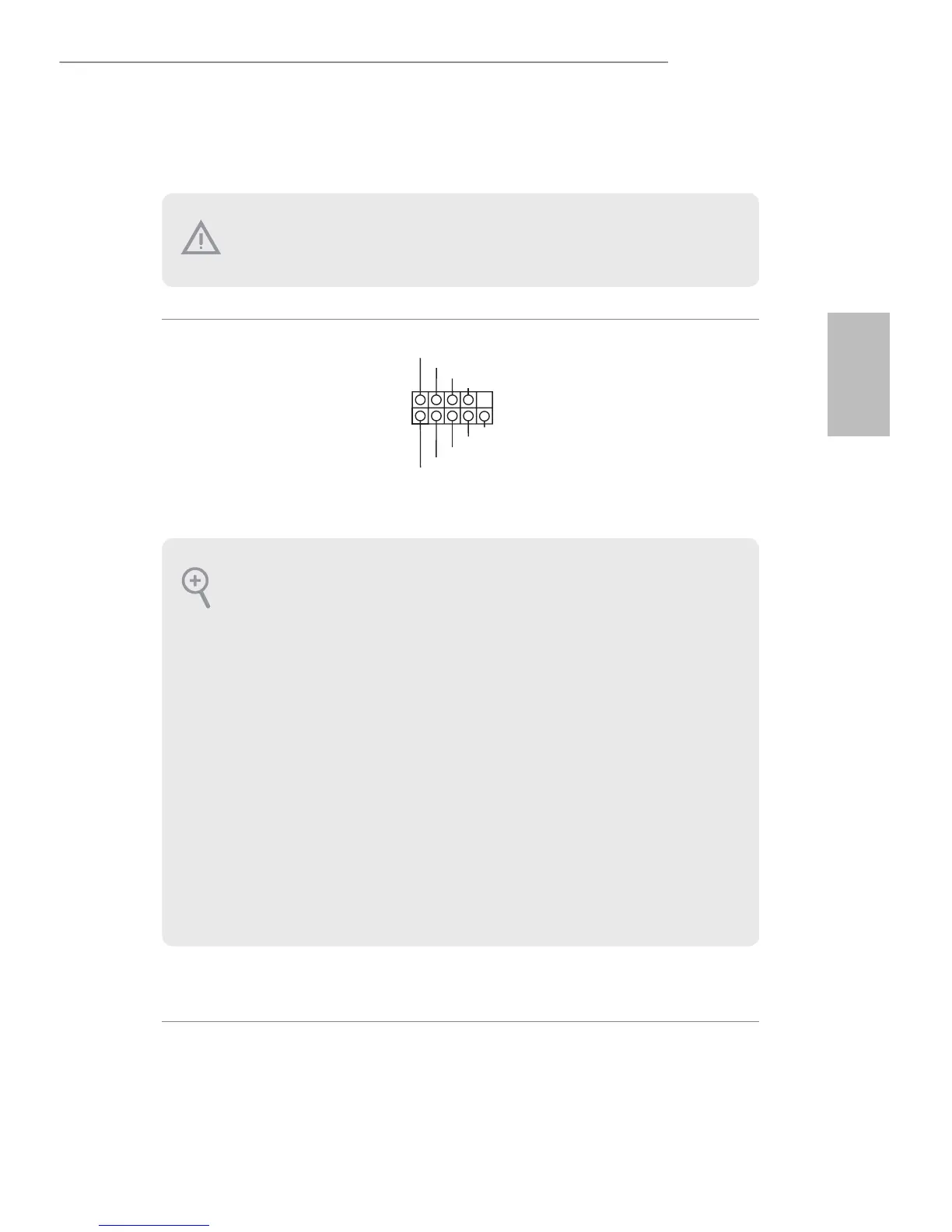

系統面板標頭
(9-pin PANEL1)
（請參閱第 1 頁， 編號 9）
請依照以下的針腳
排列將機殼上的電
源開關、重設開關及
系統狀態指示燈連
接至此標頭。在連接
纜線之前，請注意正
負針腳。
PWRBTN（電源開關）：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET（重設開關）：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重
設開關即可重新啟動電腦。
PLED（系統電源 LED）：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統
進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，
LED 會熄滅。
HDLED（硬碟活動 LED）：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此標頭時，
請確定佈線及針腳指派皆正確相符。
板載標頭及接頭都不是跳線， 請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋套
在標頭及接頭上，將造成主機板永久性的受損。
GND
