ASROCK H81M-ITX/WiFi User Manual

132
繁體中文

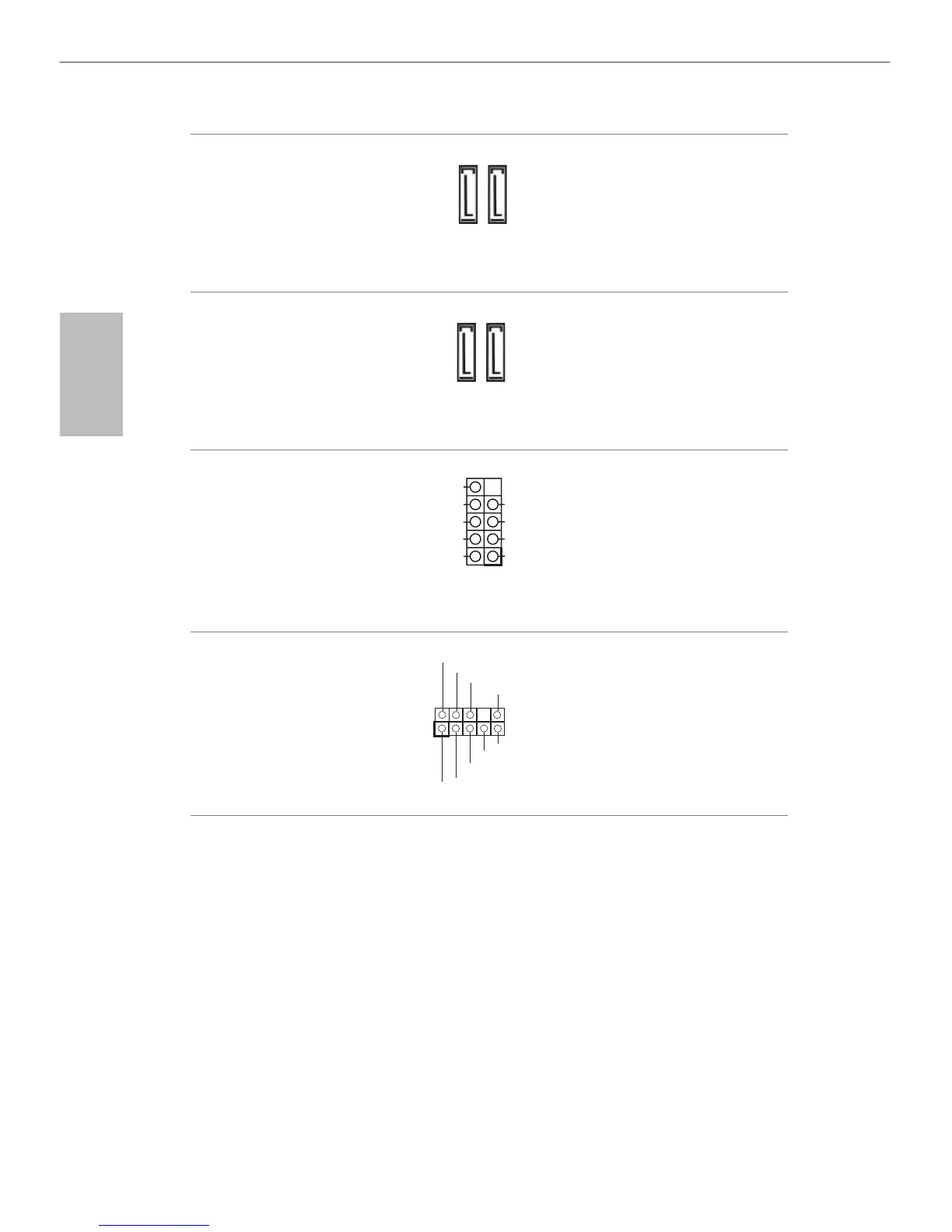

Serial ATA2 接頭
(SATA_2:
( 請參閱第 1 頁，編號 13)
(SATA_3:
( 請參閱第 1 頁，編號 14)
這兩組 SATA2 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達 3.0 Gb/s 資料傳
輸率。
Serial ATA3 接頭
(SATA3_0:
( 請參閱第 1 頁，編號 11）
(SATA3_1:
( 請參閱第 1 頁，編號 12)
這兩組 SATA3 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最高
可達 6.0 Gb/s 資料傳
輸率。
USB 2.0 標頭
(9-pin USB_4_5)
（請參閱第 1 頁，編號 10）
(9-pin USB_6_7)
（請參閱第 1 頁，編號 8）
除了 I/O 面板上的
四個 USB 2.0 連接埠
外，在本主機板上還
有另外兩組標頭。此
USB 2.0 標頭可支援
兩個連接埠。
前面板音訊標頭
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號 15）
本標頭適用於連接
音訊裝置至前面板
音訊。
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_1
SATA3_0
SATA_3
SATA_2
DUMMY
GND GND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
