133
繁體中文
H81M-ITX/WiFi

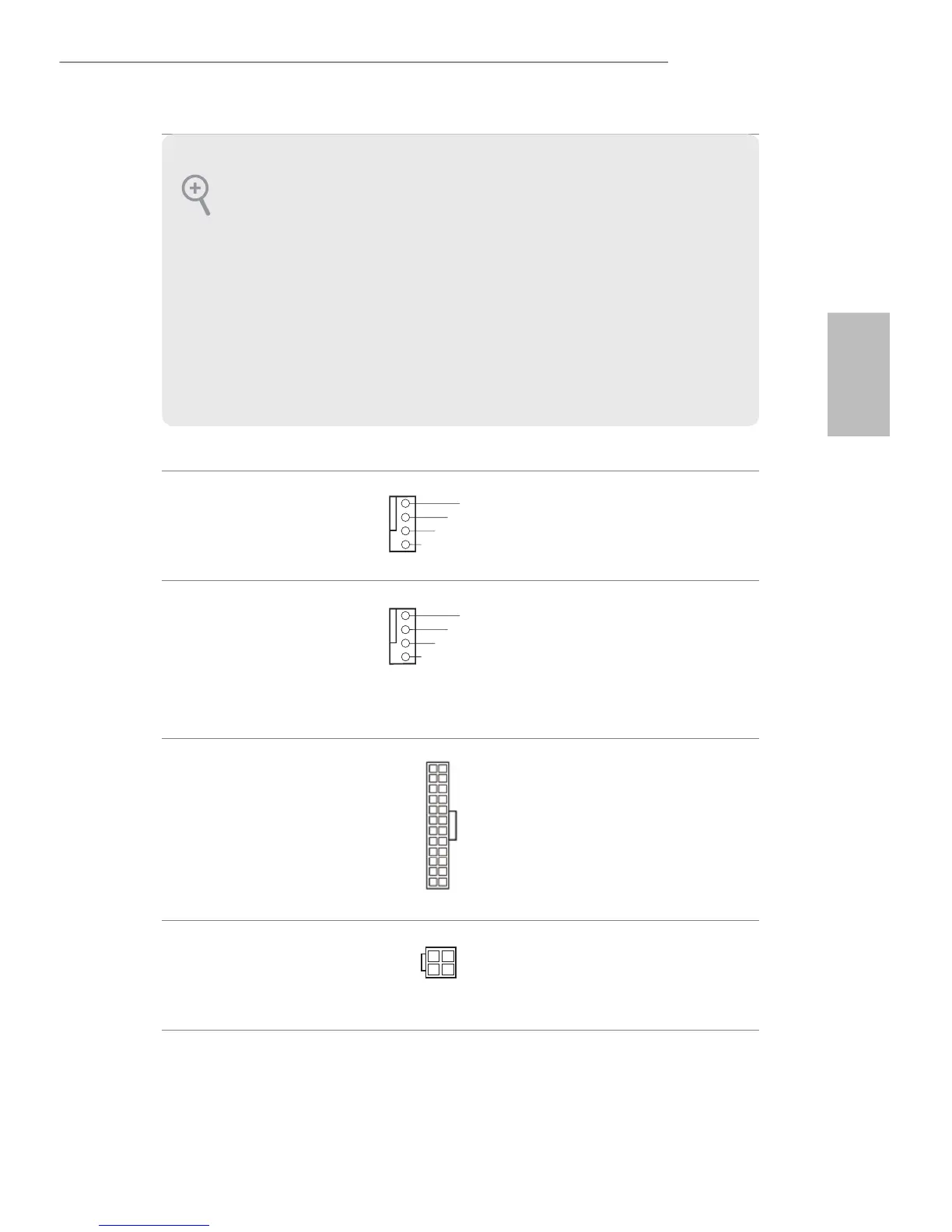

機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號 16）
請將風扇纜線連接
至風扇接頭，並比對
黑線及接地針腳。
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 1）
本主機板配備 4-Pin
CPU 風扇（靜音風扇）
接頭。若您計畫連接
3-Pin CPU 風扇，請
接至 Pin 1-3。
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 6）
本主機板配備一組
24-pin ATX 電源接
頭。若要使用 20-pin
ATX 電源供應器，
請插入 Pin 1 及 Pin
13。
ATX 12V 電源接頭
(4-pin ATX12V1)
（請參閱第 1 頁，編號 2）
請將 ATX 12V 電源
供應器連接到這個
接頭。
1.
高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊標頭：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC’97 音訊面板
上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整「錄
音音量」。
12
1
24
13
