ASROCK H81M-ITX/WiFi User Manual

33
Deutsch
H81M-ITX/WiFi
1.4 Integrierte Stiftleisten und Anschlüsse

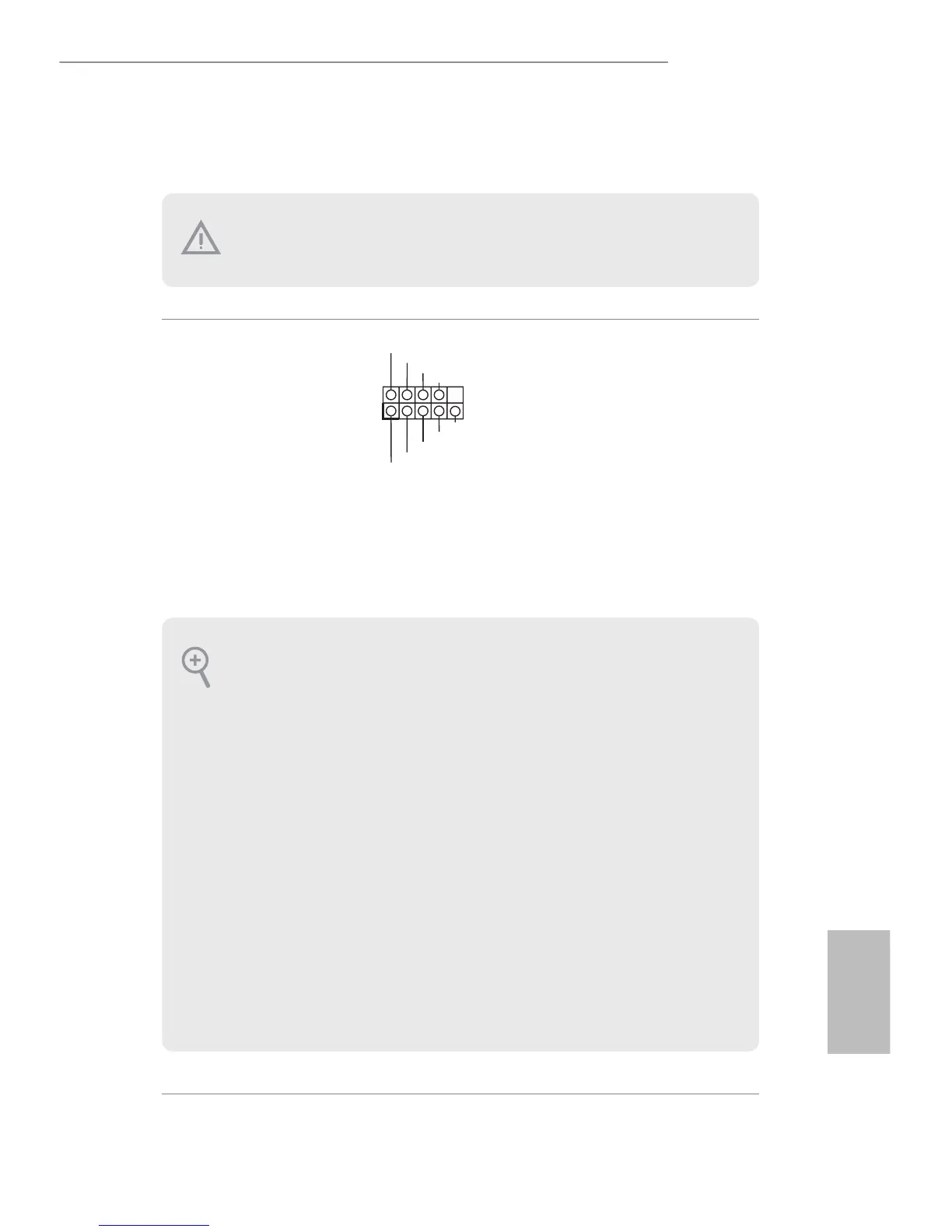

Systemblende-Stileiste
(9-polig, PANEL1)
(siehe S. 1, Nr. 9)
Verbinden Sie
Netzschalter, Reset-Taste
und Systemstatusanzeige
am Gehäuse entsprechend
der nachstehenden
Pinbelegung mit dieser
Stileiste. Beachten Sie
vor Anschließen der
Kabel die positiven und
negativen Kontakte.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie können die
Abschaltung Ihres Systems über die Ein-/Austaste kongurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den
Computer über die Reset-Taste neu, wenn er abstürzt oder sich nicht normal neu
starten lässt.
PLED (Systembetrieb-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED
leuchtet, wenn das System läu. Die LED blinkt, wenn sich das System im S1/S3-
Ruhezustand bendet. Die LED ist aus, wenn sich das System im S4-Ruhezustand
bendet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivität-LED):
Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die
LED leuchtet, wenn die Festplatte Daten liest oder schreibt.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul
besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED,
Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschließen Ihres
Frontblendenmoduls an diese Stileiste sicher, dass Kabel- und Pinbelegung richtig
abgestimmt sind.
Integrierte Stileisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE
Jumper-Kappen an diesen Stileisten und Anschlüssen an. Durch Anbringen von
Jumper-Kappen an diesen Stileisten und Anschlüssen können Sie das Motherboard
dauerha beschädigen.
