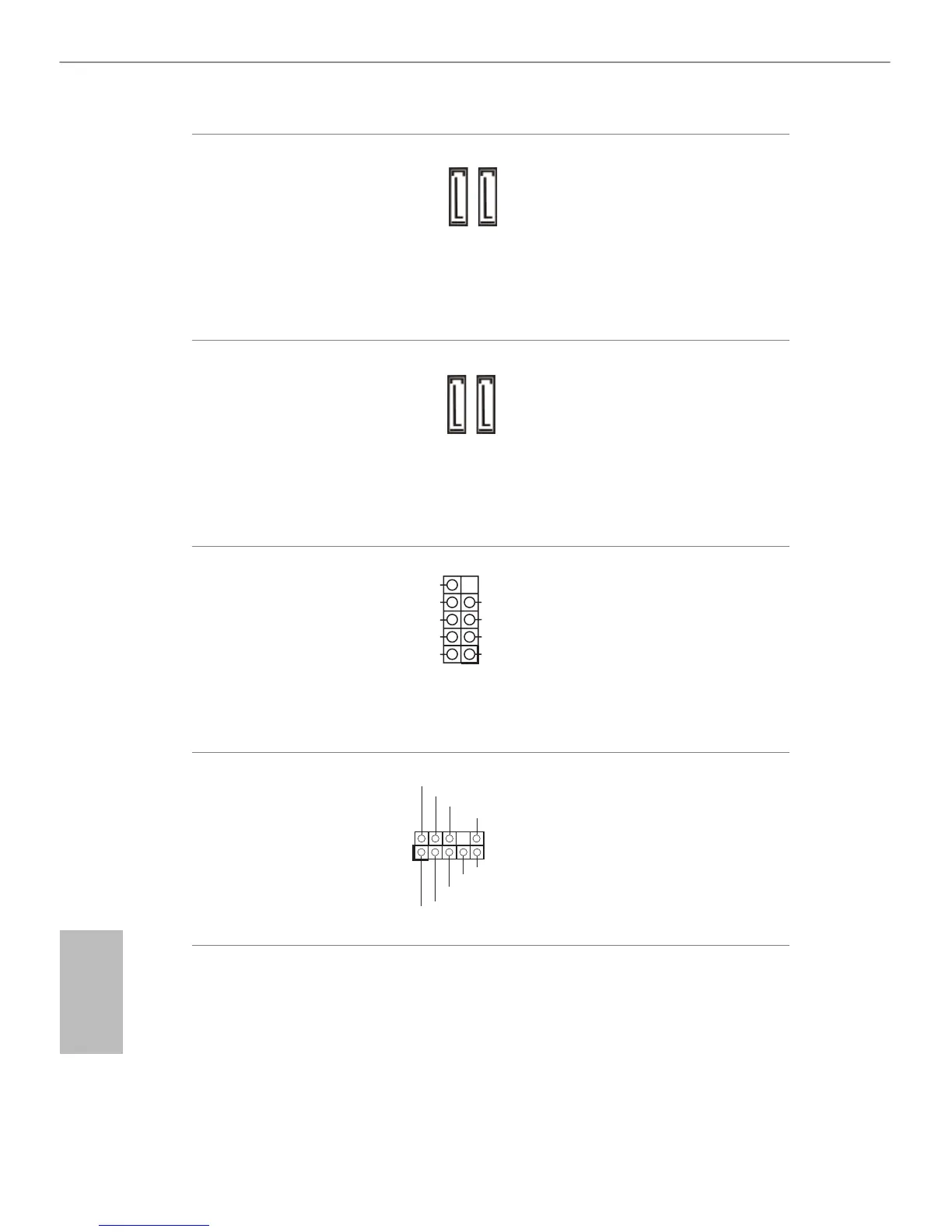

Serial-ATA-II-Anschlüsse
(SATA_2:
siehe S. 1, Nr. 13)
(SATA_3:
siehe S. 1, Nr. 14)
Diese beiden SATA-II-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 3,0
Gb/s.
Serial-ATA-III-
Anschlüsse
(SATA3_0:
siehe S. 1, Nr. 11)
(SATA3_1:
siehe S. 1, Nr. 12)
Diese beiden SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für
interne Speichergeräte mit
einer Datenübertragungs-
geschwindigkeit bis 6,0
Gb/s.
USB 2.0-Stileisten
(9-polig, USB_4_5)
(siehe S. 1, Nr. 10)
(9-polig, USB_6_7)
(siehe S. 1, Nr. 8)
Neben vier USB 2.0-Ports
an der E/A-Blende
benden sich zwei
Stileisten an diesem
Motherboard. Jede USB
2.0-Stileiste kann zwei
Ports unterstützen.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 15)
Diese Stileiste dient
dem Anschließen von
Audiogeräten an der
Frontblende.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_1
SATA3_0
SATA_3
SATA_2
DUMMY
GND GND
+B
-B
+A
-A
USB_PWR
USB_PWR
1
