ASROCK H81M-ITX/WiFi User Manual

35
Deutsch
H81M-ITX/WiFi

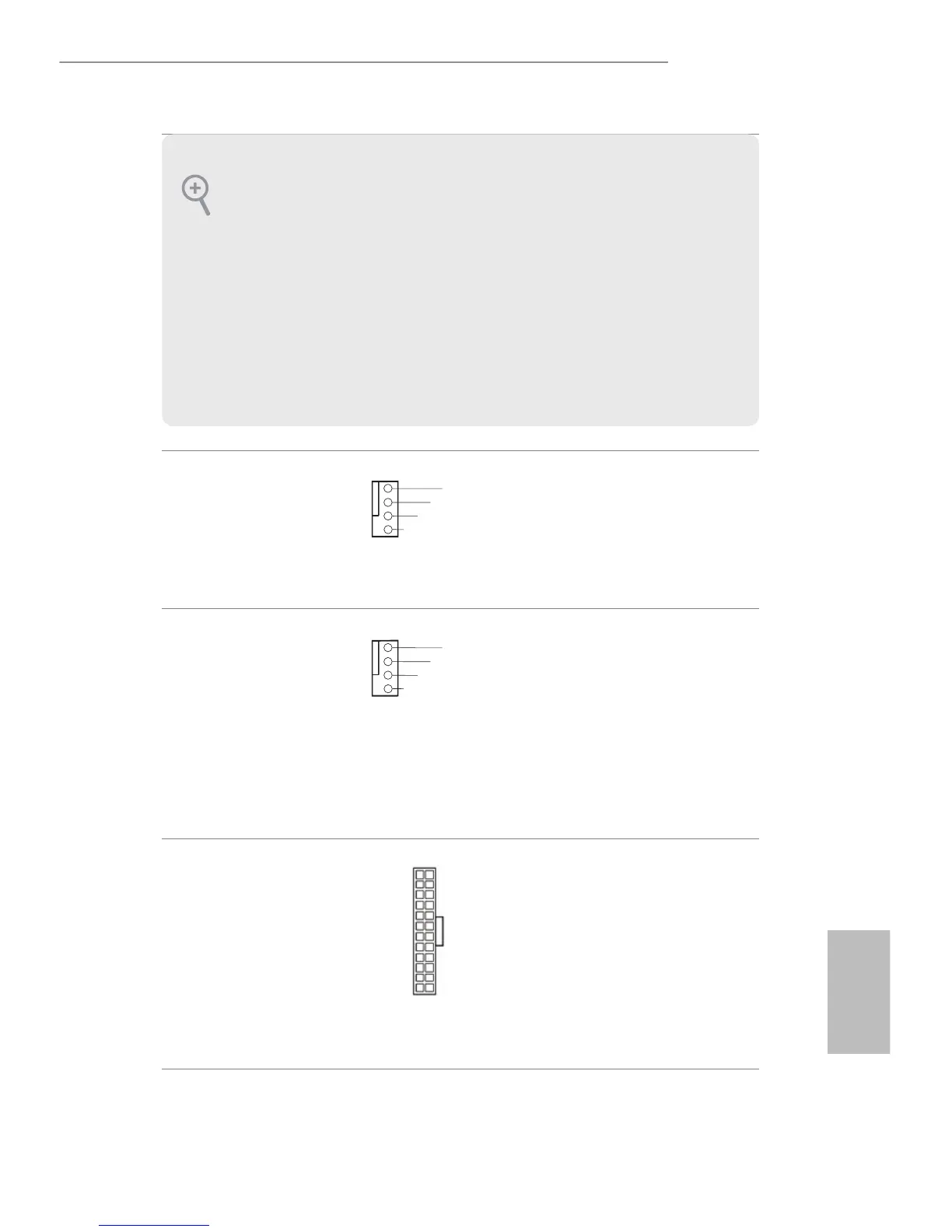

Gehäuse-
Lüeranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 16)
Bitte verbinden Sie die
Lüerkabel mit den
Lüeranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 1)
Dieses Motherboard bietet
einen 4-poligen CPU-
Lüeranschluss (lautloser
Lüer). Falls Sie einen
3-poligen CPU-Lüer
anschließen möchten,
verbinden Sie ihn bitte mit
Kontakt 1 bis 3.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 6)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
1. High Denition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse
muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres
Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC’97-Audiopanel nutzen, installieren Sie es bitte anhand der
nachstehenden Schritte an der Audiostileiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie
müssen Sie nicht mit dem AC’97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic
(Frontmikrofon)“-Register in der Realtek-Systemsteuerung auf und passen
„Recording Volume (Aufnahmelautstärke)“ an.
12
1
24
13
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
3
2
1
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
3
2
1
