ASROCK H81M-ITX/WiFi User Manual

36
Deutsch

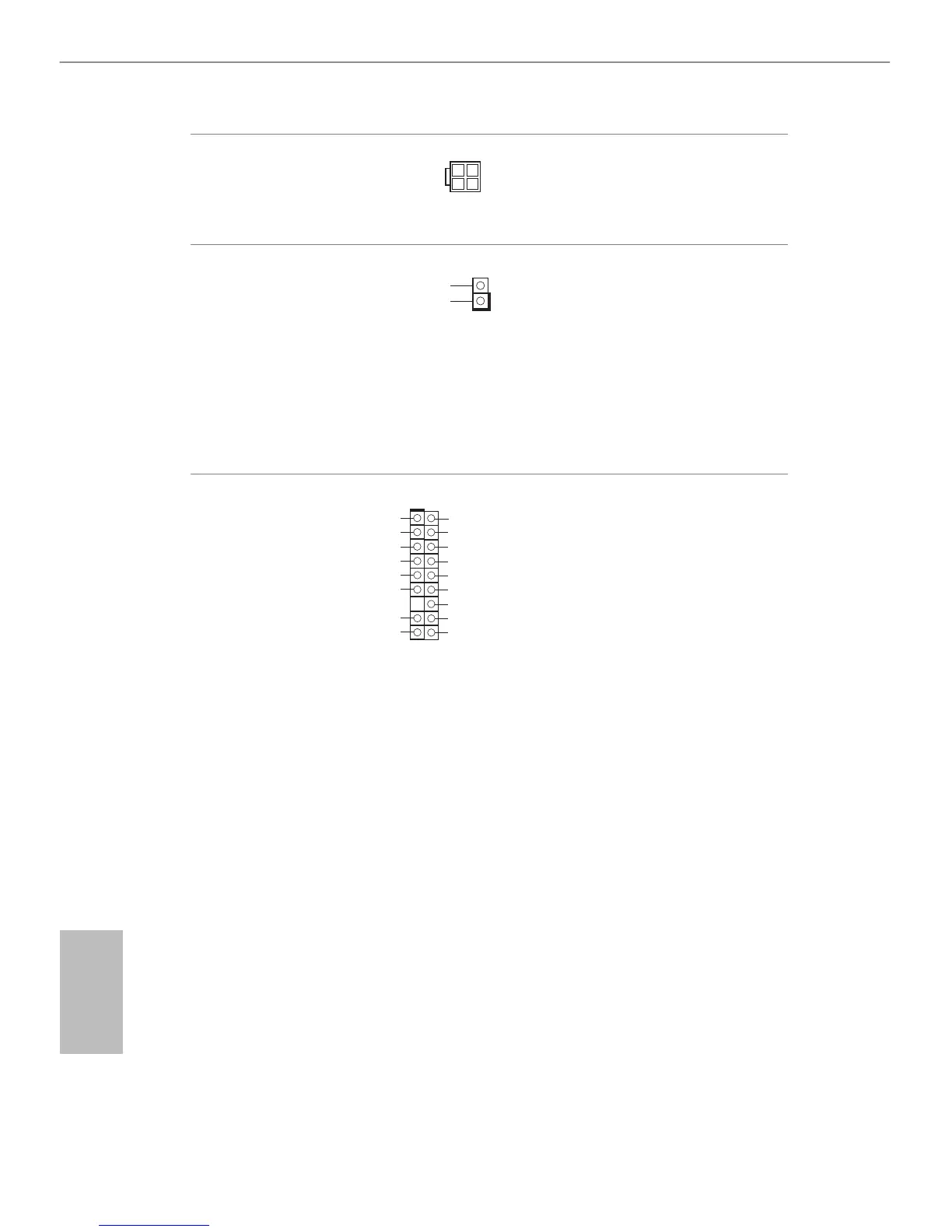

ATX-12-V-Netzanschluss
(4-polig, ATX12V1)
(siehe S. 1, Nr. 2)
Bitte schließen Sie an
diesen Anschluss die ATX
12V Stromversorgung an.
Gehäuseeingri-
Stileiste
(2-polig, CI1)
(siehe S. 1, Nr. 5)
Dieses Motherboard unter-
stützt die Gehäuse-oen-
Erkennung, die erkennt,
wenn die Gehäuseabdek-
kung entfernt wurde. Diese
Funktion setzt ein Gehäuse
mit Gehäuseeingrierken-
nungsdesign voraus.
TPM-Stileiste
(17-polig, TPMS1)
(siehe S. 1, Nr. 7)
Dieser Anschluss
unterstützt das Trusted
Platform Module- (TPM)
System, das Schlüssel,
digitale Zertikate,
Kennwörter und Daten
sicher auewahren kann.
Ein TPM-System hil
zudem bei der Stärkung
der Netzwerksicherheit,
schützt digitale
Identitäten und
gewährleistet die
Plattformintegrität.
1
Signal
GND
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
