85
Português
H81M-ITX/WiFi

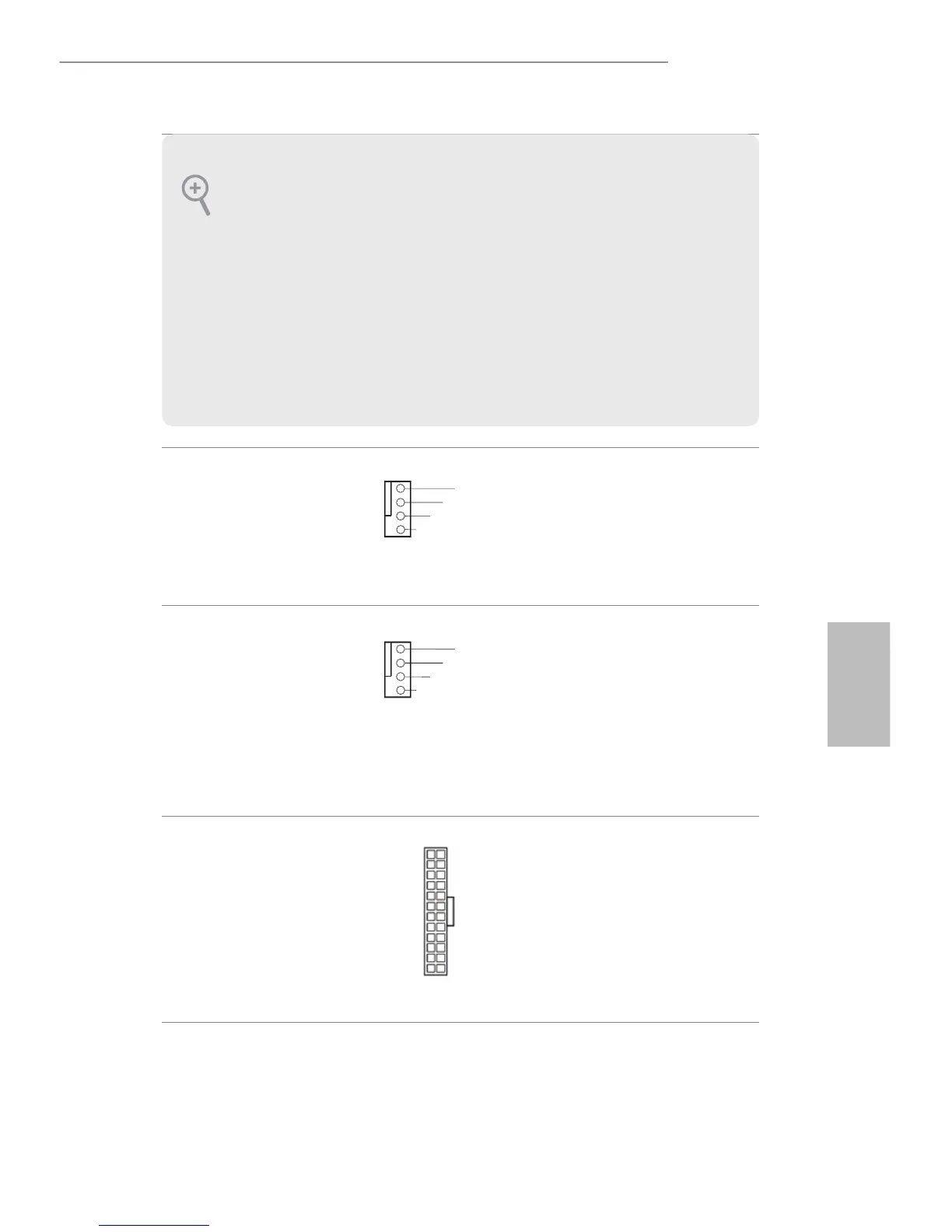

Conectores da ventoinha
do chassis
(CHA_FAN1 de 4 pinos)
(consultar p.1, N.º 16)
Ligue os cabos da
ventoinha aos conectores
da ventoinha colocando
o cabo preto no pino de
ligação à terra.
Conectores da ventoinha
da CPU
(CPU_FAN1 de 4 pinos)
(consultar p.1, N.º 1)
Esta placa principal inclui
um conector de ventoinha
de CPU (Ventoinha
silenciosa) de 4 pinos.
Se pretender ligar uma
ventoinha de CPU de 3
pinos, ligue-a ao Pino 1-3.
Conector de alimentão
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 6)
Esta placa principal
inclui um conector de
alimentão ATX de 24
pinos. Para utilizar uma
fonte de alimentação ATX
de 20 pinos, introduza-a
no Pino 1 o Pino 13.
1. O Áudio de alta denição suporta Detecção de cha, mas o cabo de painel no
chassis deverá suportar HDA para funcionar correctamente. Siga as instrões no
nosso manual e no manual do chassis para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel
frontal de acordo com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Ligue Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Ligue Terra (GND) a Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Não precisa
de os ligar para o painel de áudio AC’97.
E. Para activar o microfone frontal, aceda ao separador “Microfone Frontal” no
painel de controlo Realtek e ajuste o “Volume de gravação”.
12
1
24
13
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
3
2
1
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
3
2
1
