86
Português

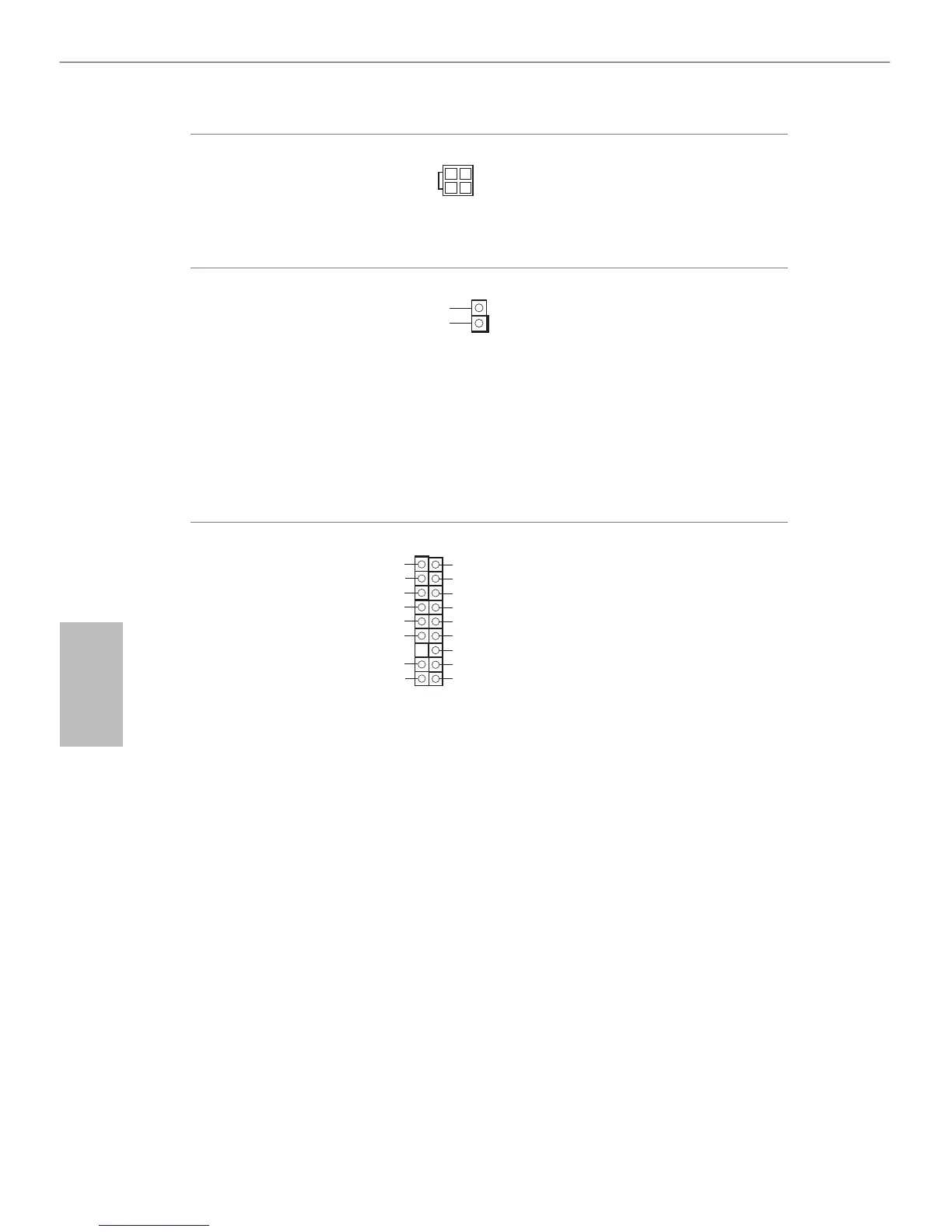

Conector de alimentão
de 12V ATX
(ATX12V1 de 4 pinos)
(consultar p.1, N.º 2)
Ligue a fonte de
alimentão ATX 12V
neste conector.
Terminal de intrusão do
chassis
(CI1 de 2 pinos)
(consultar p.1, N.º 5)
Esta placa principal
suporta a fuão de
detecção de ABERTURA
da CAIXA que detecta
se a tampa do chassis foi
removida. Esta fuão
requer um chassis com
design de detecção de
intrusão.
Terminal TPM
(TPMS1 de 17 pinos)
(consultar p.1, N.º 7)
Este conector suporta
um sistema com Módulo
de Plataforma Conável
(TPM), que pode
armazenar com seguraa
chaves, certicados
digitais, palavras-passe e
dados. Um sistema TPM
também ajuda a melhorar
a seguraa de rede, a
proteger identidades
digitais e a garantir a
integridade da plataforma.
1
Signal
GND
1
GND
SMB_DATA_MAIN
LAD2
LAD1
GND
S_PWRDWN#
SERIRQ#
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAME
SMB_CLK_MAIN
